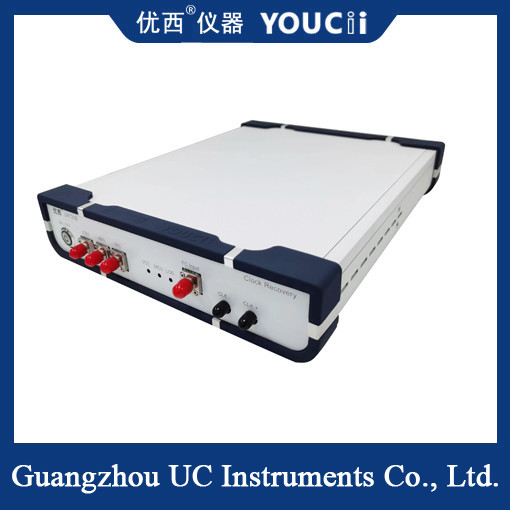

Модуляция амплитуды импульса 4 25~32 ГБ Баудный инструмент восстановления часов
Устройство PAM4 25G Clock Recovery - это высокопроизводительное устройство восстановления часов данных, специально разработанное для извлечения и восстановления часовых сигналов 25 Гбит/с из сигналов PAM4 (Pulse Amplitude Modulation 4).
Основная функция
Основная функция инструмента восстановления часов PAM4 25G заключается в извлечении и восстановлении синхронных часовых сигналов и сигналов данных из полученных оптических или электрических сигналов PAM4.Он поддерживает высокоскоростную передачу данных и обеспечивает стабильную производительность восстановления часов в сложных средах сигнала.
Технические характеристики
Высокая пропускная способность: способен обрабатывать скорости передачи данных до 25 Гбит/с для удовлетворения потребностей современных высокоскоростных систем связи.
Высокая спектральная ширина: имеет широкий диапазон спектра, может обрабатывать различные частотные компоненты сигнала.
Адаптивная производительность: может автоматически адаптироваться к различным условиям качества сигнала и передачи, обеспечивая стабильное восстановление часов.
Поддержка многорежима: поддержка ввода оптического сигнала, ввода электрического сигнала и ввода фотоэлектрического сигнала одновременно, обеспечивая гибкие варианты интерфейса.
Высокопроизводительное восстановление часов: используются передовые алгоритмы и технологии восстановления часов, чтобы гарантировать, что высококачественные сигналы часов извлекаются из сложных сигналов.
Спецификация
| Нет, нет, нет. |
Технический индекс |
Макс |
Минуты |
Единица |
| 1 |
Диапазон скорости передачи данных |
32 |
25 |
Gbps/Gbaud |
| 2 |
Диапазон длины волны (один режим) |
1650 |
1250 |
nm |
| 3 |
Диапазон оптического ввода |
+5 |
-15 |
dBm |
| 4 |
Соотношение частотного деления выхода восстановления часов |
2 / 8 / 32 / 40 |
|
| 5 |
Амплитуда выходной электрической часы |
500 (типичная стоимость) |
mVpp |
| 6 |
Дифференциальная амплитуда выхода CML clock |
800 |
200 |
mVpp |
| 7 |
Часовой вывод дрожит случайным образом |
800 |
300 |
fs |
| 8 |
Частота часов (28,1 Гбит/с в качестве примера) |
14.05 |
0.70 |
В ГГц |
| 9 |
Установление внутренней потери сигнала (LOS) |
128 (перегрузка) |
5 (чувствительность) |
mV |
| 10 |
Напряжение питания (входное напряжение внешнего питания) |
5.5 |
4 |
V |
| 11 |
Рабочая температура |
70 |
10 |
°C |
| 12 |
Тип адаптивного модуля (поддерживает сигналы NRZ и PAM4) |
SFP28/56,SR,LR,BIDI |
|
Устройство восстановления PAM4 25G Clock широко используется в следующих сценариях:
Системы высокоскоростной связи: такие как системы волоконно-оптической связи, системы спутниковой связи и т. д., должны обрабатывать высокоскоростные сигналы PAM4.
Центр обработки данных: передача данных внутри центра обработки данных обычно использует высокоскоростную серийную технологию связи,и инструмент восстановления часов PAM4 25G может обеспечить необходимые функции восстановления часов и извлечения данных.
Испытания и измерения: при разработке, производстве и испытаниях коммуникационного оборудованияинструмент восстановления часов PAM4 25G может использоваться для проверки производительности и совместимости оборудования.
