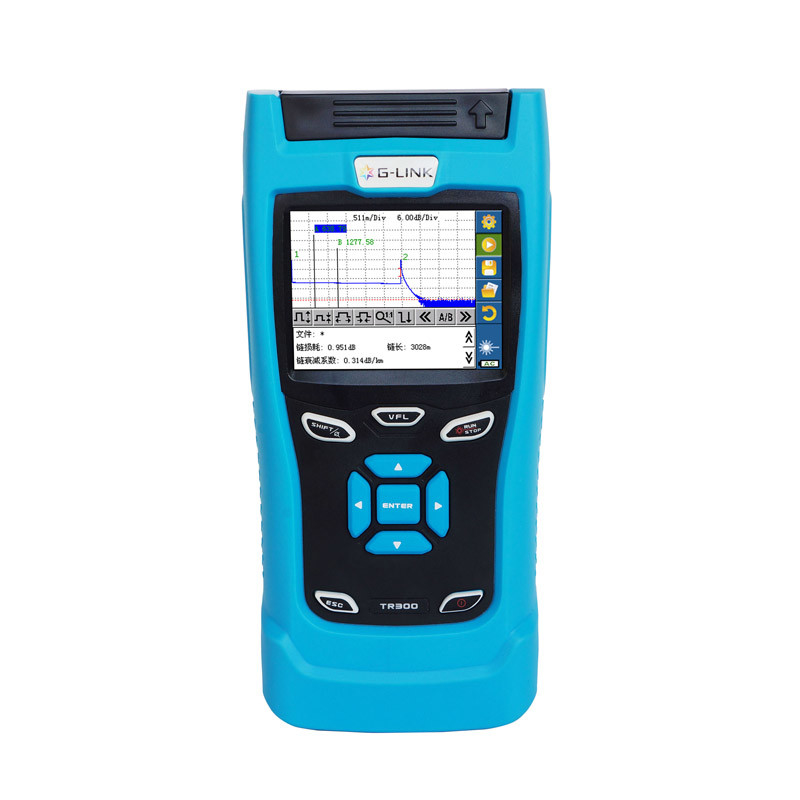

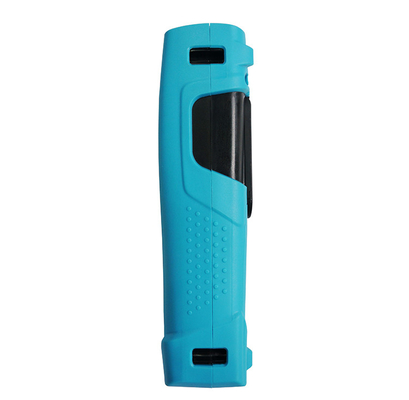

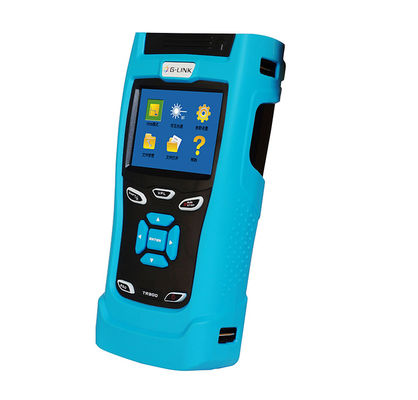

TR306/303 Оптический рефлектометр временной области, проверяющий переломную точку OTDR
Техническая спецификация:
| Технические спецификации |
|
| Модель |
TR306/TR303 |
| Динамический ((± 20 нм) |
32/30 дБ |
| Длина волны |
1310/1550 |
| Дисплей |
3.5-дюймовый TFT, LCD сенсорный экран |
| Тип источника света |
ЛД |
| Оптический интерфейс |
FC/UPC |
| Дальность действия ((km) |
0.3/1/3/5/10/30/60/120 |
| Ширина импульса |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Авто |
| Время измерения |
15s/30s/1min/2min/3min |
| Область слепоты при ослаблении ((2) |
15 метров |
10 метров |
10 метров |
| Слепая зона событий |
3 м |
10,8 м |
10,6 м |
| Точность в диапазоне |
±(1m+5×10-5×расстояние+Интервал отбора проб) |
| Хранение данных |
> 60000 кривой испытания |
| Интерфейс связи |
USB |
| Видимый свет |
Длина волны |
- |
- |
650 |
| Выходная мощность |
- |
- |
≥ 3 |
| Расстояние испытания |
- |
- |
3 |
| Испытание светового освещения |
Нет |
Да, да. |
Да, да. |
Введение продукта:
1, Однорежим: 1310/1550 нм.
2Динамический диапазон: 30/28 дБ (может испытать около 80 км оптических волокон).
3, Автоматический режим измерения: двойная длина волны 1310/1550 нм может быть испытана одновременно.
4Автоматическое наименование и автоматическое хранение файлов измерений, что упрощает работу операторов.
5. режим функции фиксации следа для сравнения с формой ссылки: пользователи могут использовать эту функцию для фиксации следа и отображения другого следа при измерении в реальном времени или среднем на том же экране.Полученный шаблон полезен для установки многоядерного волокна или для проверки старения волокна в установленной волоконной сети.
6. Мод функции "Многоволневой анализ" для сравнения с несколькими следами: в режиме "Многоволневой анализ" может быть реализована функция сравнения и анализа любого файла следов.
7, TR600 короткий события слепой области может быть использован для измерения процесса установки оптического кабеля офиса или клиента двух соседних событий. события слепой области может достигать 1,5 метров.
8, идеальный инструмент аутентификации и устранения неполадок LAN / WAN / FTTx, может обеспечить онлайн-тестирование FTTx и может идентифицировать разделитель и конец оптического волокна.
9Оптимизированная конструкция питания: встроенная литийная батарея большой емкости, время ожидания более 10 часов.
10, формат файла Bellcore (.SOR), более 10000 следов хранения.
11Прошел сертификацию CE, FCC, IS09001
12, обнаружение света связи: может эффективно защитить испытательный прибор и оборудование связи.
13, обнаружение состояния соединения: своевременно понять состояние соединения головки соединения, чтобы оператор мог измерять в лучшей среде.
14, Гибкий переключатель режима измерения: режим измерения в реальном времени и средний режим измерения могут быть переключены с помощью операции со сжатым ключом.
