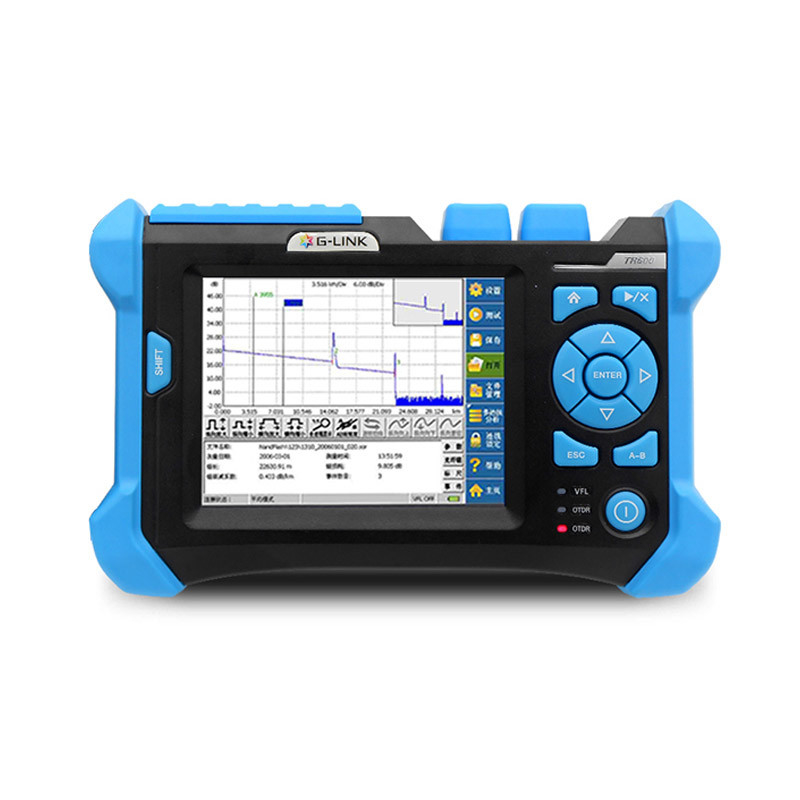

Тестер OTDR стекловолокна рефлектометра временного интервала TR600-SV20A оптически
Технические данные:
| Длина волны (nm) |
850/1300 |
1310/1550 |
1310/1490/1550 |
1625 |
| Динамический диапазон (dB) 2 |
21/19 |
35/33 |
38/36 |
40/38 |
32/30/30 |
344 |
365 |
| Ширина ИМПа ульс (ns) |
5,20,40,80,160,320,640,1280 |
5,20,40,80,160,320,640,1280,2560,5120,10240,20480 |
| Зона событий слепая (m) 3 |
2m |
2m |
| Зона амортизации слепая (m) 3 |
9m |
9m |
| линеарности (dB/dB) |
dB dB/±0.05 |
| Порог потери (dB) |
0,05 |
| Разрешение потери (dB) |
0,01 |
| Пробующ разрешение (m) |
0,125 до 8 |
| Пробуя пункт |
32K |
| Неопределенность расстояния (m) |
± (1 расстояние m + 5×10-5× + выборочный интервал) |
| Ряд расстояния (km) |
0,3 до 200 |
| Типичное реальное время освежает продолжительность (s) |
0,2 |
| Емкость запоминающего устройства трассировки |
Карта SD (2G), > статья 1000 |
| Измерьте длину |
Определяемый пользователем, 5seconds, 10seconds, 15seconds, 30seconds, 1 минута, 2 минуты, 3 минуты опционные |
| Общая спецификация |
|
Тип интерфейса |
| Размер (H×W×D) |
150×235×66 |
Оптически интерфейс |
FC/UPC (ПК, APC опционный) |
| Вес |
1.5kg |
Интерфейс данных |
Интерфейс USB, интерфейс карты SD |
| Температура |
Рабочая температура -10℃ к 50℃ |
|
| Температура хранения -40℃ к 70℃ |
Визуальное положение недостатка VFL |
| Относительная влажность |
0% до 95% (конденсация) |
Длина волны |
650nm |
| Электропитание |
Батареи лития; Непрерывные часы рабочего временени ≥8 |
Сила выхода (dBm) |
≥-3 |
| Период гарантии |
12 месяца |
Расстояние теста максимальное |
5km |
|
Примечание: 1. технические данные описывают гарантированное представление аппаратуры измеряя с типичным соединителем ПК. Неопределенность причиненная R.I. волокна не рассмотрена.
2. динамический диапазон данные измерил под условием максимального времени ширины ИМПа ульс и средних 3 минут. Динамический диапазон измерен на 100km/10240ns/3min.
3. условия измерения слепой области: событие отражения не позднее 4Km, интенсивность отражения <-35db>
динамический диапазон 4. измеренный с фильтром.
5. динамический диапазон измеренный без фильтра.
|

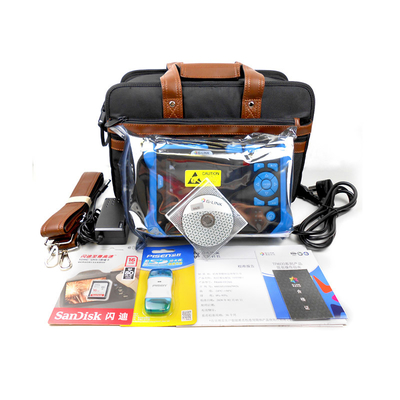

Конфигурация:
1. хозяин рефлектометра временного интервала TR600 SV20A оптически + FC, переходник SC
2. программное обеспечение + руководство анализа кривой
3. переходник силы
4. карта SD + читатель карты
5. снесите сумку
Характер продукции:
●Применения всестороннего стекловолокна испытывая, предусматривая выбор мульти-длины волны:
Одиночный режим: 1310/1490/1550/1625nm (с фильтром), максимальное 40dB
Мультимодный: 850/1300nm, 18/22dB
●Автоматический режим измерения: Просто выберите длину волны быть измеренным, и TR600 делает остатки, включая автоматически устанавливать условия измерения, выполняя измерения, событие ища, и автоматические сбережения данных.
●Автоматический называть и автоматическое хранение файлов измерения можно осуществить, которое упрощает правило технической эксплуатации операторов.
●режим измерения Мульти-длины волны с автоматическим переключением длины волны: В установке параметра, вы можете выбрать множественные длины волны в то же время и нажать на измерение для того чтобы исполнить. В режиме измерения Мульти-длины волны, вы можете осмотреть состояние амортизации такого же стекловолокна в разных длинах волн лучше для того чтобы проанализировать измеренный свет.
●Режим функции фиксирования трассировки для сравнения с формой волны ссылки: потребители могут использовать эту функцию для того чтобы исправить трассировка и показать другая измеренная трассировка в реальном времени или средняя на таком же экране. Приводя шаблон полезен для установки волокна мульти-ядра или для проверки старея волокон в установленной сети волокна.
●Множественный режим функции анализа мульти-длины волны» сравнения трассировки «: в «режиме анализа мульти-длины волны», смогите достигнуть любой функции анализа дисплея сравнения файла трассировки.
●Зону события краткости TR600 слепую можно использовать для установки оптического кабеля в процессе событий офиса или клиента 2 смежных, который нужно измерить. Зона события слепая может достигнуть 1,5 метра.
●Идеальное удостоверение подлинности LAN/WAN/FTTx и устраняя неисправность инструмент который обеспечивает испытание FTTx онлайн и определяет splitters и концы волокна.
●Эффективное взаимодействие человека и машны, дизайн сенсорного экрана, интуитивная деятельность, легкая для использования, легкая для того чтобы снести.
●Оптимизированный дизайн электропитания: батарея встроенного лития большой емкости перезаряжаемые, резервное время больше чем 8 часов.
●Формат файла Bellcore (.SOR), хранение больше чем 10000 трассировок.
●CE, FCC, аттестация IS09001.
●Обнаружение света связи: смогите эффектно защитить аппаратуру и оборудование связи теста.
●Обнаружение состояния соединения: к своевременному поймите состояние соединения головы соединения, так, что оператор сможет измерить в самой лучшей окружающей среде.
●Гибкое переключение режима измерения: режим в реальном времени измерения и средний режим измерения могут быть переключены деятельностью клавиши.
программное обеспечение ПК G-связи OTDR TracesManager:
●Смогите просматривать и проанализировать файл трассировки теста.
●Трассировка измерения дисплея, список события, параметры измерения, результаты измерения и другие данные по данных.
●Легкий для того чтобы достигнуть изменения серии, функции печатания серии.
●Программное обеспечение основанное на ПК Windows может проанализировать/редактировать трассировку теста на ПК, и также производит различные формы отчетов по испытанию согласно потребностям пользователя.
●Обеспечьте гибкий режим печати: режим печатания трассировки одиночной страницы одиночный, режим печатания серии, одиночный режим печатания мульти-трассировки страницы, режим печатания дисплея мульти-формы волны. Provides персонализировал варианты для печати вариантов и установок страницы.
●Функция сравнения разнице в формы волны: в окне формы волны, множественные формы волны можно раскрыть в таком же окне в то же время, и разницы между формами волны можно показать в таком же окне, так, что будет легче сравнить изменения параметра причиненные причинами как вызревание волокна.
●Всему дисплею интерфейса очень интуитивная, простая деятельность, не нужно использовать руководство для того чтобы получить начатым.
