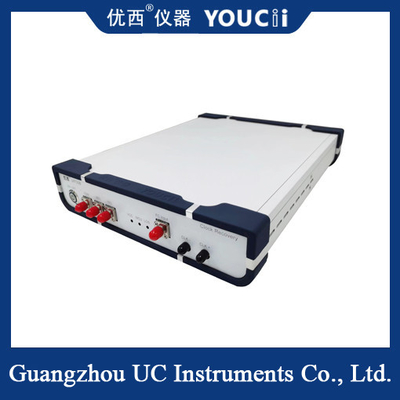

32Gbaud PAM4 CDR Поддержка NRZ и PAM4 Сигналы Модуль восстановления часов

32Gbaud PAM4 CDR Поддержка NRZ и PAM4 Сигналы Модуль восстановления часов

Обзор продукции

Устройство восстановления часов может принимать входные данные (или сигнал часа), блокировать его с помощью фазовой замкнутой петли (PLL) и выводить часы восстановления.Восстановленные часы могут использоваться в качестве ориентиров времени осциллоскопа или BERTКогда осциллоскоп для отбора проб испытывает оптическую форму глаз и форму волны, для срабатывания необходим кроссовер с таким же источником, что и измеренный сигнал.Модуль CDR (Clock Recovery) в основном используется для отбора проб с помощью осциллоскопа для тестирования оптической карты глаза, но не обеспечивает среду испытания с запускающим часом, типичным применением является испытание оборудования оптической сети,потому что измеряемое устройство само по себе не имеет выхода часов с частотным делением, в испытании оптической карты глаза необходимо восстановить сигнал часов для запуска пробования осциллоскопа.
U9720B CDR с адаптером оптического интерфейса FC, подходящий для обычных модулей SFP28/56, SR, LR и BIDI и других модулей доступа к оптическому сигналу, поддерживающий сигналы NRZ и PAM4,ФК оптический интерфейс для приема оптических сигналов в электрические сигналыСигнал часа используется в основном в качестве сигнала запуска осциллоскопа.

Основные параметры CDR:
1) диапазон восстановления часов: 25 ~ 32 Гбит/с ((GBaud);
2) поддерживает как NRZ, так и PAM4 сигналы;
3) Диапазон длины волны: поддержка однорежима 1250 ~ 1650 нм;
4) Диапазон оптического ввода: +5 ~ -15 dBm;
5) Соотношение частотного деления выходной часы: 2/8/32/40;
6) Амплитуда выходной электрической стрелки: Пара переменного тока/ 200~800mVpp;
7) Спектральное соотношение (можно выбрать в зависимости от пользователя): 10% (CDR) -90% (Output);
8) поддержка восстановления однорежимных оптических сигналов;
9) Тип оптического интерфейса: оптический интерфейс FC/PC;
10) Тип электрического интерфейса: 40 ГГц 2,92 мм Женщина;

Спецификация
