400G PAM4 Active Module Performance Evaluation Test Board в пакете QSFPDD

Тестовая плата для оценки производительности активного модуля 400G PAM4 в корпусе QSFPDD

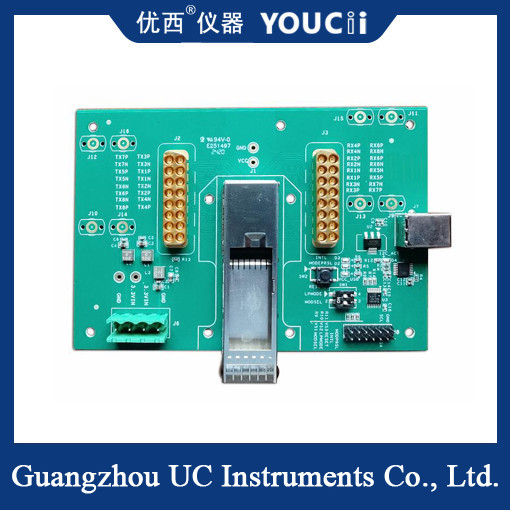

Тестовая плата U9608 - это тестовое устройство с множеством расширенных функций. Вот некоторые из ключевых особенностей тестовой платы U9608:

1. Интерфейс корпуса: Он использует интерфейс корпуса QSFPDD, особенно подходящий для оптического модуля QSFPDD 400G PAM4.
2. Поддержка скорости передачи данных: Тестовая плата U9608 поддерживает скорости передачи данных PAM4 в диапазоне от 25GBd до 28GBd.
3. Тип электрического интерфейса: Для электрического интерфейса TX и RX используется 40 ГГц 2x8 многокоаксиальный разъем и уровни CML для ввода и вывода.
4. Контроль тока и напряжения: Тестовая плата поддерживает мониторинг тока в реальном времени и защиту от перегрузки по току. Кроме того, она поддерживает испытание натяжением напряжения питания, и диапазон напряжения можно регулировать от 2,8 В до 4,0 В. Это означает, что она может соответствовать минимальному испытанию давлением напряжения 3,0 В и максимальному 3,6 В при натяжении модуля. В то же время она также имеет функцию мониторинга напряжения в реальном времени, по умолчанию выходное напряжение составляет 3,3 В, и выходное напряжение регулируется в реальном времени в соответствии с током текущего модуля, чтобы гарантировать, что при различных нагрузках стабильный диапазон изменения напряжения питания находится в пределах 10 мВ.
5. Температурная адаптивность: Тестовая плата U9608 поддерживает приложения при температурах промышленного класса, демонстрируя свою превосходную адаптивность к окружающей среде.
6. MCU и связь: Скорость I2C MCU на тестовой плате составляет около 100 кГц. Данные передаются в информацию EEPROM модуля чтения/записи I2C через MCU. Режим связи использует USB HID, драйвер не требуется, и данные I2C можно напрямую считывать и записывать в модуль и MCU через DLL API.
