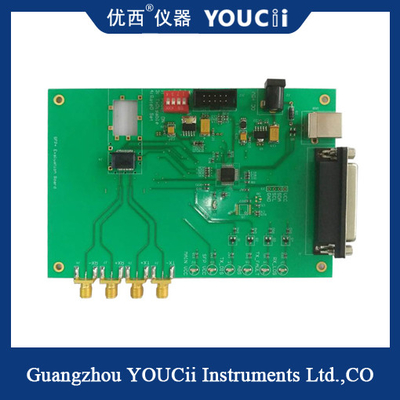

доска оценки 10G SFP совместимая с модулями 11.7G или меньших быстродействий

доска 10G SFP совместимая с модулями 11.7G или меньших быстродействий

Тип доски для испытаний SFP+ и интерфейса связи:

1. Доска для испытаний одиночного канала SFP+ принимает интерфейс параллельного порта и связи USB.

2, параллельный порт и виды USB 2 из интерфейса связи для того чтобы сымитировать I2C, управление тарифа 100Kbps, легкие к совместимому с высоким и низкоскоростным модулем I2C.

2, функция доски для испытаний SFP+:

1. Доска для испытаний одиночного канала SFP+ имеет следующие функции: совместимый со всеми модулями 11.7G и ниже;

2, параллельный порт и виды USB 2 из интерфейса связи для того чтобы достигнуть связи I2C; Отсек управления TxDisable оборудования и контроль ЛОС оборудования, состояние TxFault;

3, контроль в реальном времени температуры, течение в реальном времени передатчика и получать настоящие контроль измерения и предохранение от перегрузок по току; Ряд напряжения тока выхода от 2.9V к 3.8V. Напряжение тока выхода можно регулировать непрерывно. Соответствующее для теста напряжения тока модуля вытягивая.

4, оборудование и программные модули TxDisable и независимое регулирование силы OnOFF (переключая электричества), оборудования и программного обеспечения произвольное.

5. Порт USB поддерживает независимое электропитание (когда течение оптически модуля чем 100mA).

Iii. меры предосторожности:

1. Заметьте что также приборы под и за доской PCBA, поэтому проводные объекты не должны быть помещены на тесте включения питания для избежания короткого замыкания и для того чтобы сгореть доску.

2, ввод напряжения отрегулированы к 5V, не регулируют напряжение тока или обратный, для того НОП не сгореть доску.

3, модуль теста 10G, сигнал TX поддержки высокоскоростной, провод электрического сигнала RX нужно поддержать кабель сигнала частоты 18G.
