Доска оценки QSFP28 EVB SFP с 4 входами и выходами 10G к 32Gbps

QSFP28 EVB SFP Evaluation Board с четырьмя входами и выходами от 10G до 32Gbps

Этот продукт предназначен для оценки производительности QSFP+ и QSFP28 активных модулей с четырьмя каналами ввода/вывода в каждом терминале передачи и приема.Скорости NRZ с одним терминалом варьируются от 10G ~ 32Gbps, а скорости PAM4 - от 25GBoud ~ 28GBoudПоддерживаемые модули включают продукты NRZ 40G и 100G.И продукты PAM4 50G, 100G, 200G, используя оборудование для измерения ошибок, аттенуатор и осциллоскоп,для оценки показателей производительности передачи активного модуля (например, показателей, связанных с изображением глаз), показатели производительности приема (например, показатели чувствительности), чтение и запись информации модуля EEPROM и т.д.

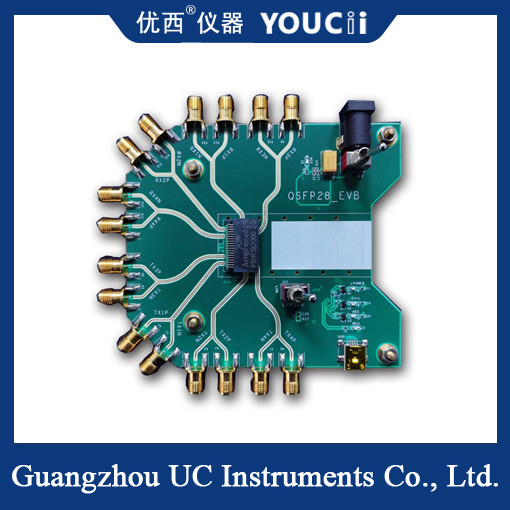

Настоящий объект показан на рисунке ниже:

Продукт:

1.Интерфейс пакета QSFP+QSFP28, подходящий для QSFP+, QSFP28, PAM4 50G100G200G оптического модуля.

2Поддержка диапазона частот NRZ: 10,3125G ~ 32Gbps.

3.PAM4 скорость передачи данных варьируется от 25GBd до 28GBd

4.Четырехнаправленный TX, четырехнаправленный RX тип электрического интерфейса: 40 ГГц 2,92 мм женский, уровень ввода/вывода CML;

5, поддерживает текущий мониторинг в режиме реального времени и защиту от перенапряжения.

6, Поддерживать испытание отклонения напряжения питания, диапазон напряжения 2.8 ~ 4.V регулируемый, отвечать отклонению модуля минимального 3.0V и максимального 3,6V испытания напряжения,а также мониторинг напряжения в реальном времени, выходной 3.3V по умолчанию, в соответствии с модулем текущего режима регулировка выходного напряжения в режиме реального времени, чтобы обеспечить стабильность напряжения питания при различных нагрузках в диапазоне 10mV.

7, поддерживают применение в промышленной температурной среде.

8Скорость MCU I2C составляет около 100 кГц, и данные передаются в I2C через MCU для чтения и записи информации EEPROM модуля.

9, режим связи: USBHID, без драйвера, прямое чтение и запись данных I2C в модуль и MCU через DLL API.
