Оценка производительности QSFP доски для испытаний модуля 400G PAM4 активной

Оценка производительности QSFP из 400G PAM4 Active Module Test Board

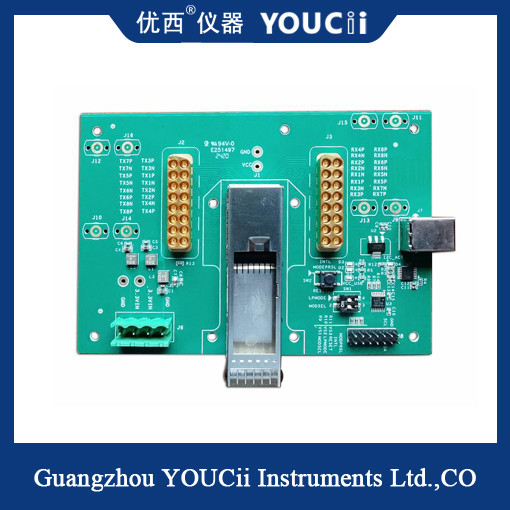

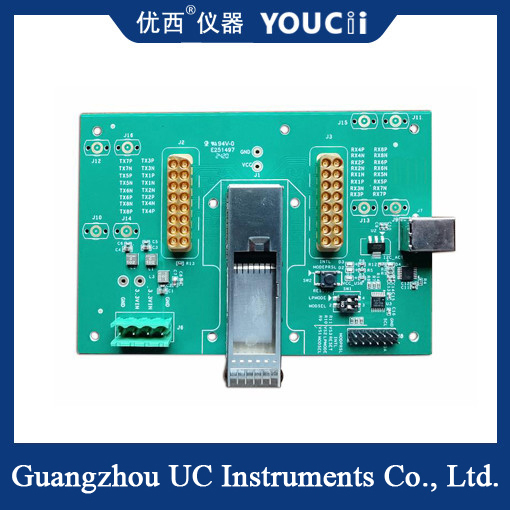

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsСкорость PAM4 варьируется от 25GBoud до 28GBoudДля оценки показателей производительности передачи (например, показателей, связанных с изображением глаз) используются ошибочный счетчик, аттенуатор, осциллоскоп и другое оборудование.прием показателей эффективности (например, показателей чувствительности), читать и записывать модульную информацию EEPROM и так далее.Настоящий объект показан на рисунке ниже:

QSFP-DD EVB Оценка производительности 400G PAM4 Active Module Test Board Технический индекс

Характеристики продукта

1. QSFPDD инкапсулирует интерфейс и применяется к оптическому модулю QSFPDD 400G PAM4.

2Скорость передачи PAM4 варьируется от 25 до 28 ГБд.

3. Тип электрического интерфейса TX,RX: 40 ГГц 2x8 многокоаксиальные соединители, CML уровень вход-выход коаксиальные соединители;

4, поддерживает текущий мониторинг в режиме реального времени и защиту от перенапряжения.

5, Поддерживать испытание отклонения напряжения питания, диапазон напряжения 2.8 ~ 4.V регулируемый, отвечать отклонению модуля минимального 3.0V и максимального 3,6V испытания напряжения,а также мониторинг напряжения в реальном времени, выходной диапазон 3.3V по умолчанию, в соответствии с модулем текущего режима регулировка выходного напряжения в режиме реального времени, чтобы обеспечить стабильность напряжения питания при различных нагрузках в диапазоне 10mV.

6, поддерживают применение в промышленной температурной среде.
