Инструмент восстановления часов с многочастотным разделением на 100 Gbps
CDR U9764A (Clock Recovery Instrument) в основном используется для подачи сигналов восстановления часов в условиях испытаний, когда не запускается часов.таким образом, проверяя оптический образ глаз устройства с помощью осциллоскопа для отбора пробТипичными приложениями являются испытания оптических сетевых устройств или для продуктов BOB в ПОН-приложениях, поскольку само оптическое устройство не имеет выхода с разделенным часом,Сигнал часа должен быть восстановлен для запуска осциллоскопа отбора проб при испытании оптической карты глаза..

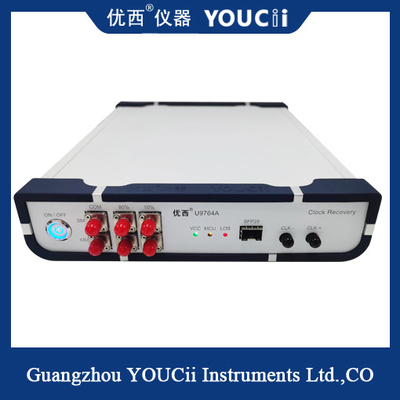

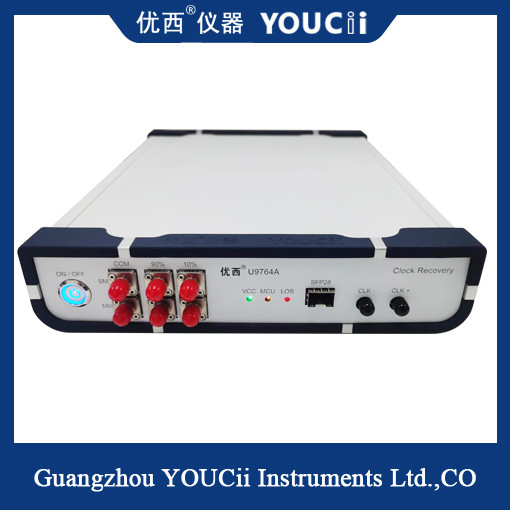

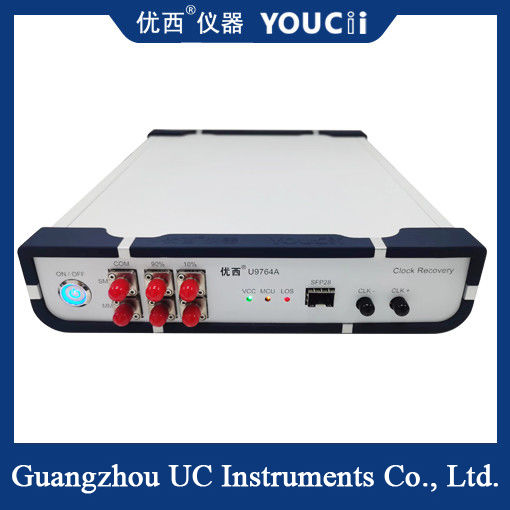

U9764A CDR оснащен оптическим портом SFP28, который подходит для обычных оптических модулей SFP28, SR, LR и BIDI, упакованных с SFP28.Для преобразования оптического сигнала в электрический сигнал требуется только приемный конец оптического модуля., и CDR будет извлекать часы из электрического сигнала и выводить его.
| Нет, нет, нет. |
Технические
|
Максимум |
МИН |
единица
|
| 1 |
Диапазон скорости передачи данных
|
28.1 |
25.6 |
Гбит/с |
| 2 |
Диапазон длины волны
|
1600 |
800 |
nm |
| 3 |
Диапазон оптического ввода (определяется чувствительностью модуля)
|
+3 |
- 12 |
dBm |
| 4 |
Соотношение частотного деления выхода восстановления часов
|
4 / 8 / 16 / 64 / 256 |
|
| 5 |
Амплитуда выходной электрической часы
|
800 (типичная стоимость) |
mVpp |
| 6 |
CML Дифференциальный выход часовой стрелки |
800 |
200 |
mVpp |
| 7 |
Часовой вывод дрожит случайным образом
|
800 |
300 |
fs |
| 8 |
Частота часов (28,1 Гбит/с в качестве примера)
|
14.05 |
0.11 |
В ГГц |
| 9 |
Установление внутренней потери сигнала (LOS)
|
128 (сверхурочный) |
5 ((чувствительность) |
mV |
| 10 |
Напряжение питания (входное напряжение внешнего питания)
|
5.5 |
4 |
V |
| 11 |
Рабочая температура
|
70 |
10 |
°C |
| 12 |
Тип адаптивного модуля
|
SFP28,SR,LR,BIDI |
|
Что такое устройство восстановления часов?
Устройство восстановления часов - это устройство, используемое для восстановления сигналов часов в цифровых коммуникациях.синхронизированный сигнал часов необходим между отправителем и приемником для обеспечения правильной передачи данныхФункция инструмента восстановления часов заключается в том, чтобы извлечь правильный сигнал часов из полученного потока данных.
Инструмент восстановления часов обычно используется в оптических волоконных коммуникациях, спутниковых коммуникациях, Ethernet и других высокоскоростных цифровых коммуникационных системах.данные передаются в цифровом видеИз-за возможных проблем, таких как колебания часов, смещение часов или шум передачи во время передачи,приемник должен использовать счетчик восстановления часов для регенерации точного сигнала часов.
Принцип работы устройства восстановления часов обычно основан на фазовой блокированной петле (PLL) или связанной с ней технологии.Он настраивает местные часы, чтобы они были синхронизированы с отправляющей сторонойПостоянно регулируя частоту и фазу местных часов, устройство восстановления часов может постепенно устранять смещение часов, тем самым достигая восстановления точных часовых сигналов.
Производительность и функциональность счетчика восстановления часов будут варьироваться в зависимости от применения и требований.которые могут быть динамически регулированы в соответствии с характеристиками передаваемого сигнала для адаптации к различным средам связи и скоростям передачи данныхКроме того, счетчик восстановления часов может включать в себя дополнительные функции, такие как обнаружение скорости ошибок битов, анализ джитра,и интерфейсы вывода часов, чтобы помочь проанализировать и отслеживать производительность системы связиКороче говоря, инструмент восстановления часов играет жизненно важную роль в системе цифровых коммуникаций.он может извлекать точный сигнал часа из полученного потока данных, чтобы обеспечить правильную передачу и синхронизацию данных.
