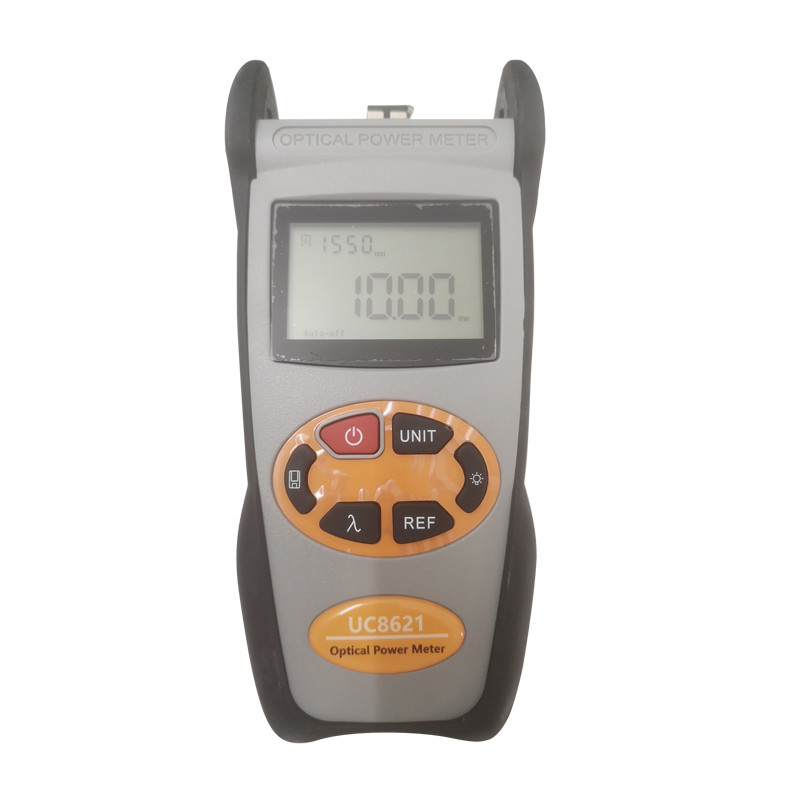

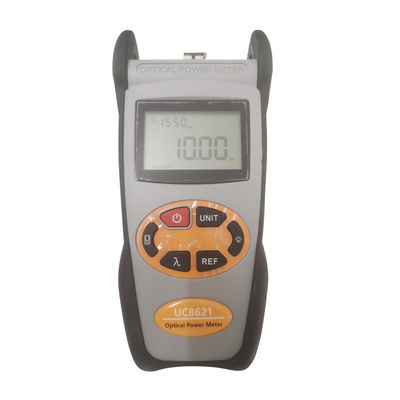

Наивысшая мощность метра силы -50~+26dBm полно- функции Handheld оптически

• Функции и особенности

• Оптический тест силы
• Идентификация & переключение длины волны волны Id-автоматические
• ID частоты ---Автоматическое идентификация частоты
• хранение или загрузка 1000 показателей через кабель USB
• Порт связи USB для сохраненной испытывая загрузки показателей
• Уровень силы ссылки можно настроить и сохранить
• Функция потребителя само-калибрируя
• Автоматическая- функция

Спецификации

Примечание: Время батареи работая основано на условии выключения освещает контржурным светом. Если сила дальше освещает контржурным светом непрерывно, то

время деятельности будет короче.

Руководство функции

(1) экран

Покажите данные и режим аппаратуры работая.

(2) ключ силы

ВКЛЮЧЕНО-ВЫКЛЮЧЕНО аппаратура

Установка энергосбережения: блок автоматически отключит после времени бездействия 15 минут, все, что угодно в состоянии электропитания батареи или электропитания AC. Раз выбирайте эту установку, «автоматическое-» покажет на левом дне экрана. Это энергосбережение начальная установка, раз раскрывает метр силы, включится в этот режим. Короткая пресса ключ силы к автоматическому режиму энергосбережения.

(3) ключ переключателя блока

Отожмите этот ключ для того чтобы переключить между абсолютным измерением (dBm) и относительным измерением (dB) и xW оптически силы.

mW, преобразование dBm: журнал 10 (mW) = (dBm)

(4) установка REF:

Хранить настоящее значение силы как значение ссылки которое будет показано на верхнем правом экрана LCD, в то же время дисплей «Ref» также на правой верхней части. Она сравнит настоящую силу с силой ссылки и покажет относительное значение силы в dB.

(5) ключ сбережений/данн-взгляда.

Данн-сбережения, OPM могут сохраняющ меньше чем 1000 данных. Пресса, экран покажет данные не сохраняя не, подсказка сохраняя данные, прессу doubel для того чтобы подтвердить сбережения.

(6) освещает контроль контржурным светом: Раскройте или поверните осветите контржурным светом.

(7) выбор длины волны/длина волны определить

Короткая пресса этот ключ для того чтобы переключить длину волны и показать ее на верхнем левом

Экран LCD, 1310nm длина волны дефолта

инструкция 5.Operation

5,1 поворот ВКЛЮЧЕНО-ВЫКЛЮЧЕНО

Во-первых введите батарею или PSU, не имеет никакой лазер внутри, пресса для открытия тестера.

Когда тестер резервн, ключ прессы может отменить или функция choos автоматическая-. Если автоматическое- fucniton, то choosen, «автоматическое-» покажет на левом дне экрана. На «автоматическом-» состоянии, OPM повернет 10 минут автоматически.

Если вы хотите поворачивать OPM, то пресса около 2 секунды.

5.2 измерение силы выхода

5.2.1 примите пылезащитный колпачок, соединитесь с гибким проводом. Пожалуйста подтвердите соединитель и ferrule гибких проводов очищает.

5.2.2 поверните дальше OPM.

5.2.3 выберите длину волны. Короткая пресса, выбирает откалибрированную длину волны, извещение что выбранная длина волны должна быть этим же с длиной волны источника лазера.

5.2.3 переключатель блока. Пресса, который нужно переключить между абсолютным измерением (dBm) и относительным измерением (dB) и xW оптически силы.

5.2.4 измерение относительной величины. Каждая длина волны может установить значение Ref, прессу, установила текущую стоимость как значение ref, и автоматически высчитывает вне относительную величину.

5,3 введенный информачи. Этот тип OPM имеет память 1000 данных сохраняя. Когда спасение потребности, кнопка прессы, вверху правый экран покажет номер данных сохраняя. После этого подавить кнопку, подтвердите сбережения, но. сбережений исчезнет вверху правый экран. Как возвратить данные к ПК и взгляду или уничтожить данные пожалуйста ссылаются на CD.

5,4 идентификация длины волны автоматическое. Отожмите кнопку OPM до появитесь «---AU «вверху правый экран; Отожмите кнопку OLS, и после этого смогите relieaze эта функция.

Обнаружение 5,5 частот. OPM может испытать частоту OLS. Если частоты выхода OLS 270Hz, 1KHz, 2KHz соответственно, OPM обнаружат частоту и покажут ее на верхнем праве LCD автоматически.

тарировка 5,6 Потребител-собственных личностей.

Пожалуйста см. CD.

Общее обслуживание

6,1 всегда держать соединитель порты вашего метра силы чисты.

6,2 не используйте плохие качественные соединители/переходники стекловолокна, в противном случае, оно повредит интерфейс детектора который значительно повлияет на представление блока.

6,3 попытка для использования только переходника поставила.

6,4 раз не в пользе, убеждайтесь что пылезащитная крышка помещена как следует над оптически портами.

6,5 осторожно заткните in/out для соединителей/переходников волокна для избежания царапин на порте метра силы.

6,6 держите регулярные чистки на оптически порте метра силы, пожалуйста чистом с пробирками хлопка поставленными используя алкоголь как следует.

Диагностика

батарея 8.Change

Если вы находите, то батарея слаба пока работающ ее, пожалуйста немедленно для того чтобы повернуть блок и изменить новую батарею.
