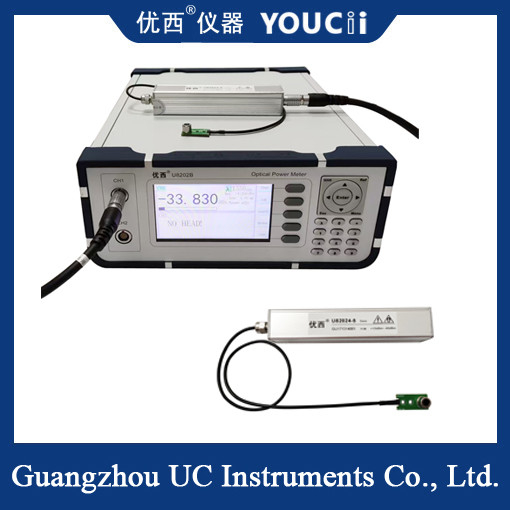

Ультратонкий PD внешний оптический датчик мощности +10 ~ -45 дБм φ2 мм

Модель #

U82024

Сенсорный элемент

InGaAs

Размер PD

φ2 мм

Диапазон длин волн

900 ~ 1700 нм

Калибровочная длина волны

1310 / 1550 / 1650 нм Сегментированная калибровка

Диапазон мощности

+10 ~ - 45 дБм

Период выборки мощности(скорость)

1 мс(1 кГц)

Тип волокна для применения

Стандартное SM и MM до размера сердечника 62,5 мкм

Абсолютная

Неопределенность (точность) при эталонных условиях

± 4% (1200 нм ~ 16200 нм)

Относительная

Неопределенность (точность) при эталонных условиях

＜ 0,02 дБ Типично

Линейность (мощность)

≤ ± 0,06 дБ (1200 нм ~ 16200 нм, 0 ~ -40 дБм)

Обратные потери

＞ 40 дБ

Оптический входИнтерфейс

Ввод голого волокнаРазмер передней части датчика 5,0 мм Ш x 2,5 мм В x 20,0 мм Г

И

нтерфейс связи

RS232/ USBРабочая температура

0  ～

+40

℃Период перекалибровки -30 Год

+80

℃Период перекалибровки 2 Год

Размеры

5мм Ш, 2,5

мм В,

20 мм ГВес 0.5 кг Двухканальный измеритель оптической мощности в сочетании с внешним ультратонким PD-датчиком стал важным инструментом тестирования в области оптической связи, оптоэлектроники и лазерных технологий благодаря своей высокой точности, гибкости и применимости в различных сценариях.
