10 Гбит/с полная скорость CDR адаптивная скорость 2/4 частотное деление

10 Гбит/с  Полная скорость  CDR Адаптивная скорость 2/4 частотное деление

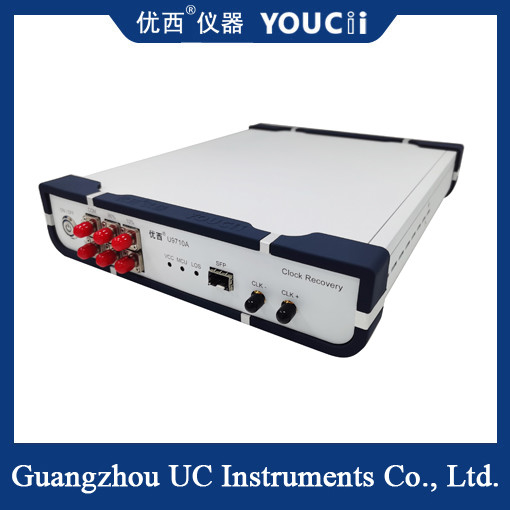

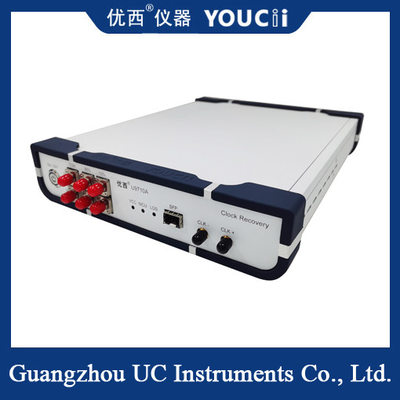

U9710 CDR (Модуль восстановления тактовой частоты) в основном используется для обеспечения сигнала восстановления тактовой частоты в тестовой среде без запуска тактовой частоты, чтобы использовать осциллограф для тестирования оптической диаграммы глаза устройства. Типичным применением является тестирование оборудования оптической сети или продукта BOB в приложении PON . Поскольку само фотометрическое устройство не имеет выхода тактовой частоты с частотным делением, необходимо восстановить сигнал тактовой частоты для запуска осциллографа при тестировании оптической диаграммы глаза.

Восстановление тактовой частоты на полной скорости
Поддержка восстановления сигнала тактовой частоты на скоростях 10 Гбит/с и ниже (например, 1,25 Гбит/с, 2,5 Гбит/с, 6,25 Гбит/с и т. д.), охватывающих распространенные стандарты связи (например, 10GBASE-R, 10G Fibre Channel и т. д.). Некоторые высокопроизводительные модели могут быть расширены до 25 Гбит/с или выше.

Низкий джиттер и высокая точность
Джиттер восстановленной тактовой частоты обычно составляет менее 1 пс (пикосекундный уровень), что обеспечивает точность результатов тестирования.

Инструмент восстановления тактовой частоты на полной скорости 10 Гбит/с является ключевым устройством, используемым для тестирования высокоскоростной связи. Его основная функция заключается в извлечении сигналов тактовой частоты из высокоскоростных потоков данных, обеспечивая стабильную тактовую частоту запуска для испытательного оборудования (например, осциллографов), тем самым достигая точного анализа качества сигнала.
