15 Гбит/с CDR на полной скорости Предоставление приборов для восстановления тактового сигнала

15 Гбит / с полная скорость CDR обеспечивают инструменты восстановления сигналов часов

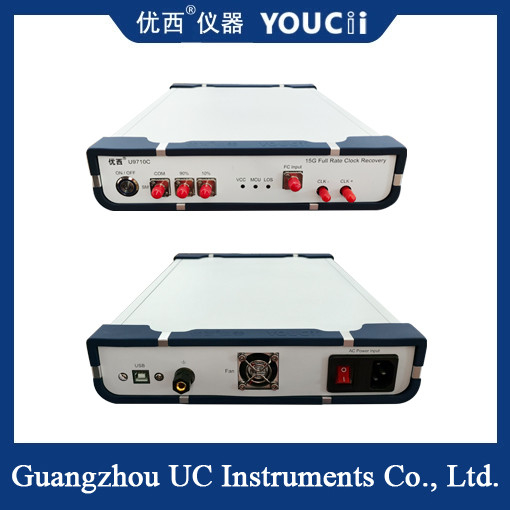

U9710C CDR (Clock Recovery) используется в основном для подачи сигнала восстановления часов в среде испытания без запуска часов.чтобы использовать осциллоскоп отбора проб для проверки оптической диаграммы глаза устройстваТипичным применением является испытание оборудования оптической сети или продукта BOB в приложении PON. Поскольку фотометрическое устройство само по себе не имеет выхода часов частотного деления,необходимо восстановить часовой сигнал для запуска осциллоскопа отбора проб при испытании оптической глазной схемы..

Ключевые технические показатели
Толерантность к джитру: он должен соответствовать таким стандартам, как ITU-T G.8251 и IEEE 802.3Обычно допускается, чтобы толерантность ввода колебаний была на уровне UI (интервал единиц) (например, ± 0,5UI).

Выходной джитр: джитр часов восстановления должен быть ниже уровня 100 ф (фемтосекунд), чтобы обеспечить точность испытаний устройств ниже по течению, таких как тестировщики скорости ошибок бит и осциллоскопы.

Чувствительность: поддерживает вход оптического сигнала до -15 DBM (через фотоэлектрический модуль преобразования) или вход электрического сигнала уровня MV.

Пропускная способность петли: регулируемый диапазон обычно составляет от 100 кГц до 20 МГц для учета различных характеристик сигнала и требований к испытаниям.

TЭхническийПарамметры

Инструмент восстановления часов с полной скоростью 15 Гбит/с является основным устройством в тестировании высокоскоростной связи, и его производительность напрямую влияет на надежность результатов испытаний.,должен быть всесторонне рассмотрен диапазон скорости и производительность джитра.
