15 Гбит/с полноскоростное оборудование для тестирования высокоскоростной связи с CDR

15 Гбит/с полноскоростное оборудование для тестирования высокоскоростной связи с CDR
15 Гбит/с полноскоростное оборудование для тестирования высокоскоростной связи с CDR

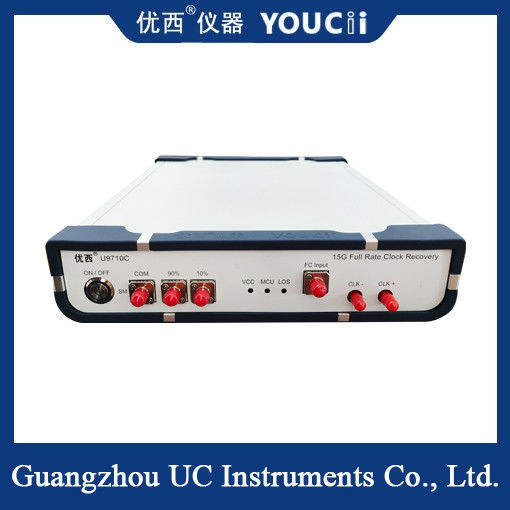

Большие изображения :  15 Гбит/с полноскоростное оборудование для тестирования высокоскоростной связи с CDR

Подробная информация о продукте:
Фирменное наименование: YOUCii
Model Number: U9710C
Оплата и доставка Условия:
Minimum Order Quantity: 1
Цена: Negotiate price
Packaging Details: Paper Box
Delivery Time: 20 work days
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Supply Ability: 15pcs / month
контакт

15 Гбит/с полноскоростное оборудование для тестирования высокоскоростной связи с CDR

описание
Optical input range: +3~-15dBm Material: Metal
Size: 1U The clock restores the frequency division ratio: 2 / 4 / 8 / 16 / 32 / 64
Working temperature: -40~85℃ Output jitter（10.3125Gbps）: 10ps
Output the electrical clock amplitude: 600mVpp
Выделить:

Оборудование для испытаний связи 15 Гбит/с

,

Оборудование для испытаний высокоскоростной связи

,

Оборудование для испытаний связи CDR с полной скоростью

Оборудование для испытаний высокоскоростной связи с полной скоростью 15 Гбит/с



Инструмент восстановления часов с полной скоростью 15 Гбит/с является ключевым испытательным устройством, используемым в высокоскоростных системах связи (таких как оптическая связь, взаимосвязь центров обработки данных и т. д.).Ее основная функция заключается в извлечении сигналов часов из высокоскоростных потоков данных, чтобы гарантировать, что получающая сторона может правильно декодировать данные.



U9710C CDR садаптер оптического интерфейса FC, который подходит для обычных SFP, SFP +, OLT SFP и других оптических модулей с SFP-капсулами.оптический интерфейс FC для приема оптических сигналов в электрические сигналы,Часовой сигнал используется в основном для запуска сигнала осциллоскопа.



TЭхническийПарамметры


Положение

TЭхническийПарамметры

Макс. Макс.

Минуточку.

Единица

1

Диапазон скорости передачи данных (точка скорости передачи данных)

0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/

9.953/10.0/10.3125/10.709/11.096/11.317/11.519/

11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0

Гбит/с

3

Диапазон длины волны: один режим (необязательно несколько режимов)

1610(1310)

1310(850)

nm

4

Диапазон оптического ввода

+3

-15

dBm

5

Часы восстанавливают соотношение частотного деления

4 / 8 / 16 / 32 / 64



6

Вывод электрического амплитуды часов

600(Типичное значение)

mVpp

7

Часы поднимаютсяOC-192)(20% ~ 80%)

33.1

22.2

пс

8

Время спуска часов.OC-192)(80% ~ 20%)

33.7

23.9

пс

9

Выходной джиттер (((10.3125 Гбит / с)

1.0 (Типичное значение)

пс

10

Частота часов (((10.3125 Гбит / с)

5.156/2.578/1.289/0.644/0.322

В ГГц

11

Установление внутренней потери сигнала ((LOS)

128(перегрузка)

5(Любимость)

mV

12

Напряжение питания (входное напряжение внешнего источника питания)

5.5

4

V

13

Рабочая температура

85

-40

°C



Типичные сценарии применения
Исследования и разработки и производство оптических модулей
При испытании оптических модулей 10G/25G прибор восстановления часов используется для извлечения сигналов часов на конце передачи для проверки качества образа глаз,производительность джитра и скорость бит-ошибок модуля.

Он используется в сочетании с осциллоскопом для отбора проб (например, Tektronix DSA8300) или тестером скорости ошибок (например, Anritsu MP1900A).
Испытание высокоскоростной связи
В центрах обработки данных или базовых станциях 5G он используется для проверки целостности сигнала высокоскоростных задних планов, кабелей или разъемов.
При восстановлении часового сигнала анализируются потеря вставки, потеря возврата и перекрестная связь в связи.
Испытание соответствия протоколу
Проверить, соответствует ли устройство требованиям к восстановлению часов в стандартах IEEE 802.3ba (40G/100G Ethernet) или ITU-T G.709 (OTN).
