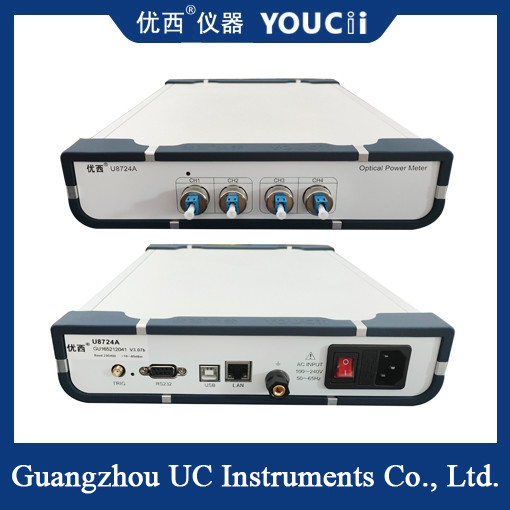

Четырехканальный порт LC с быстрым сканированием +10~-65dBm
Принцип работы четырехканального быстрого сканирования оптического счетчика мощности заключается в преобразовании оптических сигналов в электрические сигналы посредством рассеяния и поглощения.детектор преобразует световой сигнал в электрический сигнал, а затем использует схему для измерения и усиления сигнала, даже если слабый сигнал может быть точно измерен, и преобразует уровень успеха или энергию.
Технические характеристики
Многоканальное измерение: конструкция с четырьмя каналами позволяет одновременно измерять несколько оптических сигналов, что повышает эффективность измерений.
Быстрое сканирование: с функцией быстрого сканирования он может быстро улавливать изменение оптического сигнала, что подходит для динамических сценариев измерений.
Высокая точность: Использование высокоточного детектора и схемы измерения для обеспечения точности результатов измерений.
Широкий диапазон длин волн: поддерживает различные длины волн измерения светового сигнала для удовлетворения различных требований приложения.
Sпецификация
| Модель # |
U8724A |
U8724H |
U8724C |
| Элемент датчика |
ИнГАА |
| Диапазон длины волны |
850 ~ 1700 нм |
| Калибровочная длина волны |
850/980/1310/1490/1550/1610 нм |
1510 ~ 1625 нм
Постоянная калибровка
|
| Диапазон мощности |
+10 ~ -65 дБм |
+25~-55 дБм |
+5~-75 дБм |
| Период отбора проб |
100us (10KHz) |
10 us (100KHz) |
| Тип волокна применения |
Стандартные SM и MM до 62,5 мм |
| Неопределенность (точность) |
± 4% (1200 - 1610 нм) |
| Относительная неопределенность (точность) |
< 0,02 дБ Типичный |
| Линейность (мощность) |
≤ ± 0,06 дБ (1200 нм ~ 1610 нм, 0 ~ -60 дБм) |
| Возвратные потери |
> 40 дБ |
| Интерфейс связи |
RS232, USB, управление с помощью ПК |
| Операционная температура |
0 °C +40 °C |
| Температура хранения |
-30 ️ +80°C |
| Период перекалибровки |
2 года |
| Размеры |
235 мм В, 55 мм В, 320 мм Д |
| Вес |
30,0 кг |
Область применения
Оптическая связь: используется для измерения выходной мощности, потерь и других параметров оборудования оптической связи, что очень важно для улучшения качества и стабильности связи.
Оптические волоконные датчики: широко используются в области оптических волоконных датчиков, таких как датчики температуры, датчики давления и датчики напряжения,и отражает изменение физической величины измеряемого объекта путем измерения степени изгиба и направления изгиба оптического волокна.
Науки о жизни: в области клеточных и молекулярных измерений в науках о жизни, таких как измерения белка,для измерения значения абсорбции образца можно использовать четырехканальный оптический счетчик мощности, таким образом, вычисляется концентрация белков в образце.
Лазерная обработка: используется для проверки лазеров и их выходной мощности для определения надежности и безопасности процесса обработки.
Области исследований: используется для измерения и калибровки интенсивности света в оптических экспериментах и анализа фотокаталитической производительности в исследованиях катализаторов.
