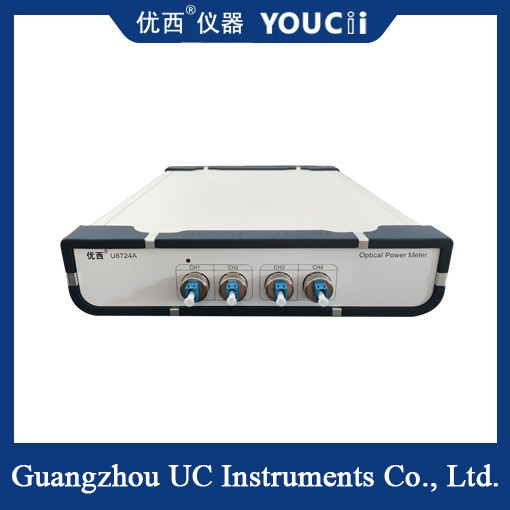

4-канальный ПК-управляемый адаптер LC с оптическим счетчиком мощности с встроенным зондом
Четырехканальный оптический счетчик мощности в основном состоит из фотодетектора, усилителя, фильтра, аналогово-цифрового преобразователя и микропроцессора.оптический сигнал принимается фотодетектором и преобразуется в электрический сигнал, который обрабатывается усилителем и фильтром, а затем преобразуется в цифровой сигнал аналогово-цифровым преобразователем, и, наконец, обрабатывается и отображается микропроцессором.Этот процесс обеспечивает точность и стабильность измерений.
Характеристики и преимущества
Высокая чувствительность: четырехканальный оптический счетчик мощности имеет чрезвычайно высокую чувствительность и способен обнаруживать очень слабые начальные уровни сигнала для отслеживания в режиме реального времени и повышенные уровни сигнала.
Высокая точность: с оптимизированной высокопроизводительной аналоговой электроникой и технологией подавления шума,четырехканальные оптические счетчики мощности обеспечивают сверхнизкий и стабильный уровень нулевого сигнала и максимальную точность по всему диапазону мощности.
Многоканальное измерение: четырехканальный оптический счетчик мощности может одновременно измерять оптический сигнал четырех каналов, что значительно повышает эффективность измерения.
Большой динамический диапазон: имеет глубокий динамический диапазон, может адаптироваться к различным потребностям измерения светового сигнала.
Sпецификация
| Модель # |
U8724A |
U8724H |
U8724C |
| Элемент датчика |
ИнГАА |
| Диапазон длины волны |
850 ~ 1700 нм |
| Калибровочная длина волны |
850/980/1310/1490/1550/1610 нм |
1510 ~ 1625 нм
Постоянная калибровка
|
| Диапазон мощности |
+10 ~ -65 дБм |
+25~-55 дБм |
+5~-75 дБм |
| Период отбора проб |
100us (10KHz) |
10 us (100KHz) |
| Тип волокна применения |
Стандартные SM и MM до 62,5 мм |
| Неопределенность (точность) |
± 4% (1200 - 1610 нм) |
| Относительная неопределенность (точность) |
< 0,02 дБ Типичный |
| Линейность (мощность) |
≤ ± 0,06 дБ (1200 нм ~ 1610 нм, 0 ~ -60 дБм) |
| Возвратные потери |
> 40 дБ |
| Интерфейс связи |
RS232, USB, управление с помощью ПК |
| Операционная температура |
0 °C +40 °C |
| Температура хранения |
-30 ️ +80°C |
| Период перекалибровки |
2 года |
| Размеры |
235 мм В, 55 мм В, 320 мм Д |
| Вес |
30,0 кг |
Область применения
Оптическая связь: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsВ то же время, он также может быть использован для тестирования оптических волоконных соединителей, оптического волоконного ослабления и т.д.
Оптические волоконные датчики: в области оптических волоконных датчиков можно использовать четырехканальный оптический счетчик мощности для измерения степени изгиба и направления изгиба оптического волокна,чтобы отразить изменение температуры измеряемого объектаКроме того, он также имеет широкий спектр применений в датчиках давления и датчиках напряжения.
Науки о жизни: в области наук о жизни четырехканальные оптические счетчики мощности могут использоваться для клеточных и молекулярных измерений.для измерения значения абсорбции образца можно использовать четырехканальный оптический счетчик мощности, таким образом, вычисляется концентрация белка в образце.
