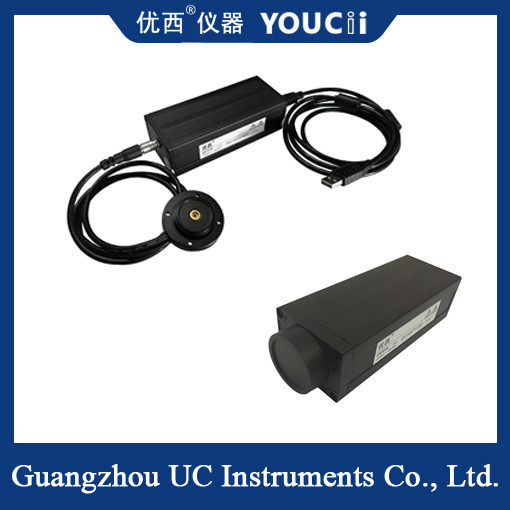

USB быстрое сканирование PD внешний оптический счетчик мощности Зонд +5 ~ 70 дБм
Функциональные характеристики
Подключение интерфейса USB:
Он подключен к компьютеру через интерфейс USB для реализации передачи и чтения данных в режиме реального времени.
Поддержка функции подключения, упрощение процесса подключения и использования.
Функция быстрого сканирования:
Благодаря высокоскоростной возможности отбора проб можно за короткое время выполнить несколько измерений оптической мощности.
Он подходит для сценариев измерения оптической мощности, требующих мониторинга в режиме реального времени и быстрого реагирования.
Внешняя конструкция PD:
Фотодиод (PD) является внешним световым детектором, что позволяет зонду быть более гибким для адаптации к различным средам измерения и потребностям.
Внешняя конструкция также помогает защитить фотодиод от повреждений, продлевая срок службы зонда.
Измерение высокой точности:
Зонд использует высокопроизводительное фотоэлектрическое устройство преобразования, которое может осуществлять высокоточные измерения оптической мощности.
Покрытие широкого диапазона диапазонов измерений и длин волн для удовлетворения различных потребностей измерения оптической мощности.
| Модель |
У8721А |
У8721B |
У8721C |
У8721D |
У8721H |
| Элемент датчика |
ИнГАА |
| Диапазон длины волны |
850 ~ 1700 нм |
| Длина волны калибровки |
850 / 980 / 1310 / 1510 ~ 1640 нм непрерывная калибровка |
| Диапазон мощности (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Период отбора проб мощности ((Ставка)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Тип волокна применения |
Стандарт SM и MM |
| оптический интерфейс ввода |
Поддерживающие обнаженные волокна соединения или FC/Адаптер LC/SC |
|
Абсолютное
Неопределенность (точность) при базовых условиях
|
± 4% (1200 - 1610 нм) |
|
Относительно
Неопределенность (точность) при базовых условиях
|
< 0,02 дБ Типичное значение |
| Линейность (мощность) |
≤ ± 0,06 дБ (1200 ~ 1610 нм, + 0 ~ -60 дБм) |
| Возвратные потери |
> 40 дБ |
| Интерфейс связи |
USB |
+Триг |
+Trig +BNC |
+Триг |
| период калибровки |
2 года |
| Операционная температура |
0 ~ +40°C |
| Температура хранения |
-30 ~ +80°C |
| Размеры |
52 мм H,60 мм W,150 мм D |
| Вес |
10,0 кг |
USB быстрое сканирование PD внешние оптические зонды счетчика мощности широко используются в следующих областях:
Оптическая волоконная связь: используется для измерения оптической мощности в системе оптической волоконной связи, контроля качества передачи сигнала,и обеспечить стабильную работу системы связи.
Оптические испытания: используются в оптической лаборатории для измерения производительности оптических устройств, таких как лазеры, оптические усилители, оптические аттенуаторы и т. д.для обеспечения поддержки данных для оптических исследований и разработок.
Мониторинг оптической сети: используется для мониторинга изменений оптической мощности в оптической сети в режиме реального времени, обнаружения и решения потенциальных сбоев сети вовремя,и обеспечить стабильную работу сети.
Научные исследования: в области оптики, оптоэлектроники и других исследований, используемых для измерения и анализа изменений и характеристик оптической мощности,содействие научному прогрессу и технологическим инновациям в смежных областях.
