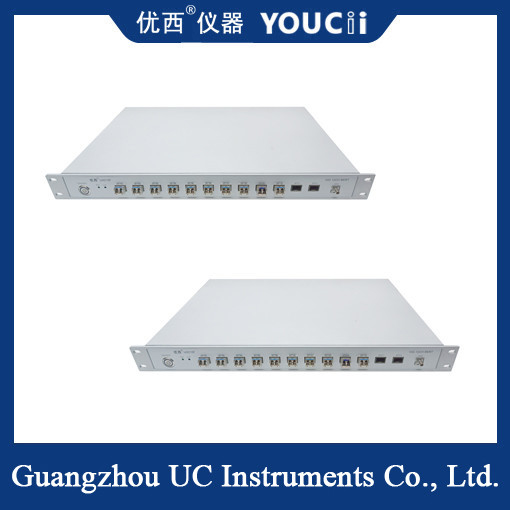

15G 12-канальный полный скоростной оптический ошибочный счетчик 622M ~ 15.0G BERT
Обзор характеристик
Высокая скорость: поддерживаются скорости передачи данных до 15 Гбит/с для удовлетворения испытательных требований современных высокоскоростных систем оптической связи.
Многоканальный: с 12 каналами оптического порта, все каналы могут синхронизировать вход и выход, могут параллельно обнаруживать ошибки, улучшать эффективность испытаний.
Испытание полной скорости: Поддержка от низкой скорости до высокой скорости испытания полной скорости ошибки, охватывающей несколько пунктов обычной скорости, подходящих для текущего обычного активного модуля.
Высокая точность: с низким количеством джитра и высокой точностью обнаружения ошибок для обеспечения точности результатов испытаний.
12 электрических каналов (обратите внимание, что это пример электрического порта, а характеристики оптического порта аналогичны):Все каналы синхронизируют вход и выход, чтобы обеспечить независимое обнаружение ошибок.
Постоянное и периодическое обнаружение битовых ошибок: обеспечивает всестороннее обнаружение битовых ошибок.
Поддержка различных типов кодов: таких как PRBS7, PRBS23, PRBS31 и т.д., для удовлетворения различных потребностей в тестировании.
Выход часовой системы с низким количеством джитра: обеспечить стабильность испытательного сигнала.
Спецификация
| Нет, нет, нет. |
Аргумент |
Минуты |
Модель |
Макс |
единица |
| 1 |
Коэффициент данных |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Гбит/с |
| 2 |
Количество каналов |
|
12 (12 каналов) |
|
|
| 3 |
Образец кода |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|
|
| 4 |
Время подъема и падения (20% - 80%) |
|
18 |
23 |
пс |
| 5 |
Обратная схема |
|
Поддерживает инверсию сигнала на передающих и принимающих концах |
|
|
| 6 |
Амплитуда выходного сигнала (однокончательный) |
200 |
800 |
1000 |
mV |
| 7 |
Джиттер вывода данных (RMS) |
|
1.5 ((10.3125G) |
|
пс |
| 8 |
Интерфейс ввода/вывода данных |
|
Дифференциал, сцепление переменного тока, импеданс 50 Ом, SMA |
|
|
| 9 |
Выход часов |
100 |
156.25 |
156.25 |
МГц |
| 10 |
Чувствительность ввода сигнала данных (однократная) |
|
0.1 |
|
Впп |
| 11 |
Пересечения карты глаз вывода данных |
50 |
52 |
54 |
% |
| 12 |
Рабочая температура |
10 |
25 |
50 |
°C |
Предупреждения по применению
Подключение и настройка: при использовании счетчика ошибок оборудование оптической связи должно быть правильно подключено к испытанию.и соответствующие параметры должны устанавливаться в соответствии с требованиями к испытаниям., например, скорость сигнала, тип кода и т.д.
Мониторинг и анализ: после запуска счетчика ошибок следует тщательно контролировать количество и тип кодов ошибок, а причину кодов ошибок следует выявить с помощью функции анализа.
Корректировка и оптимизация: выполнение необходимых корректировок и оптимизации на основе результата анализа, таких как замена оптических модулей и оптимизация оптических волоконных соединений.
Повторяющиеся испытания: для проверки эффекта корректировки, повторные испытания могут быть выполнены несколько раз, чтобы обеспечить надежность результатов испытаний.
