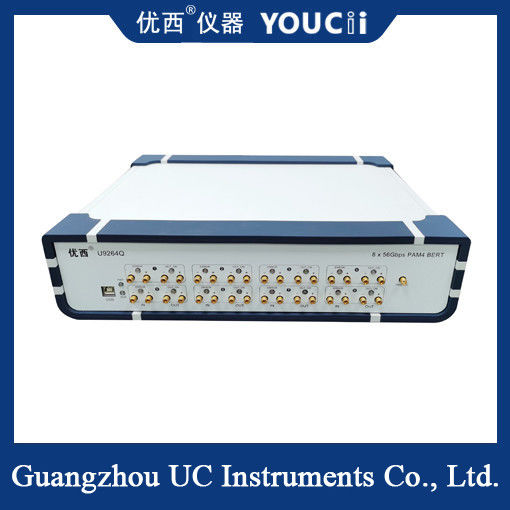

400G PAM4 Error Meter высокоскоростное оборудование оптического модуля приемника
Анализатор ошибок 400G PAM4 представляет собой высокопроизводительный анализатор ошибок, предназначенный для тестирования сигналов PAM4 (модуляция амплитуды импульса на четырех уровнях) с частотой 400G.Он может переключать NRZ (не возвращающийся к нулю код) и PAM4 код без каких-либо периферийных принадлежностей, обеспечивая эффективную гарантию автоматизированного производства и испытаний высокоскоростных оптических модулей приемопередатчиков.
Основная особенность
Высокая скорость и высокая производительность: счетчик ошибок 400G PAM4 поддерживает скорость передачи до 400G, которая может удовлетворить требованиям тестов текущих и будущих высокоскоростных систем связи.В то же время, его высокопроизводительные возможности анализа ошибок могут обеспечить точность и надежность испытания.
Многоканальное параллельное тестирование: некоторые детекторы ошибок 400G PAM4 (такие как BERTWaveE856F) поддерживают 8 каналов параллельно, при этом один канал может достигать 28.9 Гбит, что значительно повышает эффективность тестирования.
Гибкий выбор типа кода: тестер ошибок 400G PAM4 поддерживает различные типы кодов NRZ и PAM4, включая типы кодов серии PRBS (псевдослучайная двоичная последовательность), типы кодов, определенные пользователем и т. д.,чтобы удовлетворить потребности различных сценариев испытаний.
Регулируемый выходный сигнал: амплитуда выходного сигнала может быть регулирована, полярность может свободно переворачиваться, и он поддерживает два режима испытания: синхронизированный и непрерывный,предоставление большей гибкости и удобства для тестирования.
Поддержка FEC: некоторые детекторы ошибок 400G PAM4 (такие как BERTWaveE856F) поддерживают KP4-RS (544, 514) FEC (предварительная коррекция ошибок), что еще больше улучшает точность и надежность испытаний.
Технический параметр
| Нет, нет, нет. |
Аргумент |
МИН |
Модель |
Максимум |
Единица |
| 1 |
Режим кодирования сигнала |
NRZ/PAM4 |
|
| 2 |
Коэффициент данных |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Гбит/с |
| 3 |
Образец кода |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,User PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Время подъема и падения (от 20% до 80%) |
|
14 |
35 |
pS |
| 5 |
Обратная схема |
Сигнал на приемном конце автоматически отклоняется |
|
| 6 |
Амплитуда выходного сигнала (однокончательный) |
200 |
800 |
1000 |
mV |
| 7 |
25G Data Output jitter (RMS) (выходной джиттер данных) |
|
500 |
700 |
fs |
| 8 |
Интерфейс ввода/вывода данных |
Дифференциал, сцепление переменного тока, импеданс 50 Ом, женская 2,92 мм SMA |
|
| 9 |
Выход часов |
0.2 |
6.64 |
13.28 |
В ГГц |
| 10 |
Чувствительность ввода сигнала данных (однократная) |
|
50 |
|
mVpp |
| 11 |
Выходные данные карты пересечения глаза NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Высота глаз (на высоту глаз) |
80 |
110 |
200 |
mV |
| 13 |
Линейность карты глаз PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Рабочая температура |
10 |
25 |
50 |
°C |
Измеритель ошибок 400G PAM4 широко используется при разработке и производстве модулей оптических приемопередатчиков (таких как QSFP-DD/OSFP/QSFP28/CFPx/CXP), особенно при тестировании параллельных продуктов 400G.Кроме того,, он также может использоваться при разработке и производстве оптических устройств/подсистем, проверке качества входящего оборудования и производстве поставщиков системного оборудования,установка и устранение неполадок системного оборудования, и проверка производительности кабельных узлов.
