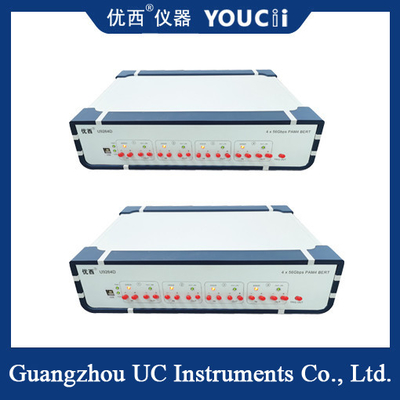

200G Error Meter легко переключается между типами кодов NRZ и PAM4

200G Error Meter легко переключается между типами кодов NRZ и PAM4

PAM4 (четырехуровневая модуляция импульсной амплитуды), как возникающий высокоскоростной серийный режим кодирования шины, присутствует практически во всех стандартах с частотой 50 Гбит/с.Тестировщик ошибок 200G PAM4 предназначен для тестирования сигнала PAM4 на скорости 200G, с высокой производительностью, высокой точностью и высокой гибкостью.

Основная функция
Переключение кода: Измеритель ошибок 200G PAM4 может легко переключаться между NRZ (кодом, не возвращающимся к нулю) и кодом PAM4 без каких-либо периферийных аксессуаров для удовлетворения различных потребностей в испытаниях.

Корректировка сигнала: он имеет функции корректировки амплитуды выхода и пропорциональной корректировки уровня сигнала PAM4, которая может гибко корректировать параметры сигнала в соответствии с требованиями испытаний.

Выявление ошибок: он может отправлять цифровые сигналы и отслеживать отправленные сигналы, точно записывать количество и тип кодов ошибок и предоставлять подробную статистику ошибок.

Расширенный анализ: поддержка вертикального и горизонтального сканирования глаз, а также SNR (соотношение сигнала к шуму) и анализ штрих-графика, обеспечивающий мощную поддержку для углубленного анализа качества сигнала.

Техническая спецификация
Скорость передачи данных: поддерживается тестирование сигнала PAM4 до 200G, некоторые модели могут поддерживать более высокие скорости.

Количество каналов: обычно имеет несколько каналов, поддерживает одновременное тестирование нескольких сигналов, повышает эффективность испытаний.

Амплитуда выхода: диапазон амплитуды выхода обычно составляет от 250 мВ до 1000 мВ, который может регулироваться в соответствии с требованиями испытаний.

Предварительная нагрузка и трепет: поддерживает функцию предварительного нагрузки и регулировку параметров, таких как случайная трепет, чтобы имитировать реальную среду связи.

Кодирование и декодирование: поддерживается кодирование PAM4 и соответствующие функции декодирования, в то время как может поддерживаться кодирование KR4 и расширенное KP4 FEC (предварительная коррекция ошибок).
