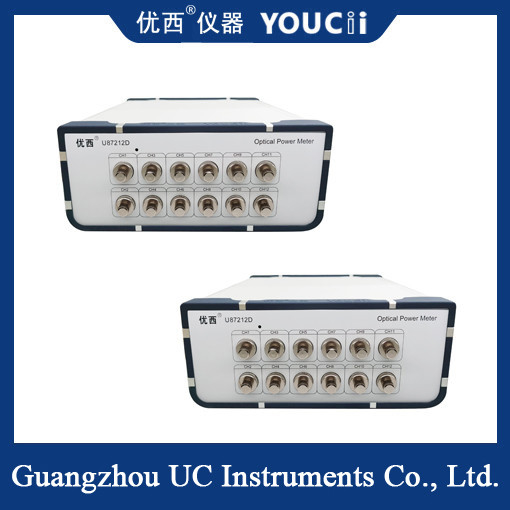

12-канальный быстрый сканирующий оптический счетчик мощности +5~-75dBm 100K скорость отбора проб
12-канальный скоростной сканирующий измеритель оптической мощности в основном используется для установки оптической сети, инженерной приемки и технического обслуживания.Он может проверить информацию, такую как потеря розетки MPO кабелей с одним щелчком мышиУстройство хорошо работает в помещении для испытаний MPO, проверки производственной линии, определения полярности и других полевых приложениях.и эффективность испытаний значительно выше, чем у традиционных приборов.
Технические характеристики
Многоканальная конструкция: 12-канальная конструкция, 24 канала могут быть настроены в соответствии с требованиями, чтобы удовлетворить различные сценарии испытаний.
Быстрое сканирование: скорость сканирования составляет менее 0,2 секунды на канал, что значительно повышает эффективность испытаний.
Измерение высокой точности: точность потери вставки ± 0,1 дБ, разрешение 0,01 дБ, чтобы обеспечить точность результатов испытаний.
Широкий диапазон длины волны: диапазон длины волны охватывает 850 ~ 1700 нм, подходящий для различных систем связи с оптическими волокнами.
Хранение и анализ данных: встроенная функция хранения данных поддерживает экспорт данных, облегчая последующий анализ и обработку.
Интерфейс связи системы: интерфейс USB предоставляется для облегчения подключения к компьютерам и другим устройствам для передачи данных и дистанционного управления.
Дизайн универсального интерфейса: типы интерфейсов включают SM, MM MPO/PC 12/24 головку женского ядра, без сложной конверсии, просты в использовании.
U87212DТехническая спецификация
| Модель # |
У87208D |
У87212D |
У87216D |
| Количество каналов |
8 |
12 |
16 |
| Элемент датчика |
ИнГАА |
| Диапазон длины волны |
850 ~ 1700 нм |
| Калибровочная длина волны |
850/1310/1490/1510 ~ 1625 нм непрерывная калибровка |
| Диапазон мощности |
+7 ~ -73 дБм |
| Тип волокна применения |
Стандартные SM и MM до 62,5 мм |
| Неопределенность (точность) |
± 4% (1200 - 1610 нм) |
| Относительная неопределенность |
< 0,02 дБ Типичный |
| Линейность (мощность) |
≤ ± 0,06 дБ (1200 нм ~ 1610 нм, 0 ~ -60 дБм) |
| Возвратные потери |
> 50 дБ |
| Интерфейс связи |
RS232, USB, RJ45, SMA триггер. |
| Операционная температура |
0 °C +40 °C |
| Температура хранения |
-30 ️ +80°C |
| Период перекалибровки |
2 года |
| Размеры |
235Wx55Hx320D |
245Wx105Hx320D мм |
| Вес |
20,0 кг |
30,0 кг |
Область применения
12-канальный быстрый сканирующий оптический счетчик мощности широко используется в оптической связи, лазерной обработке, медицине, научных исследованиях и других областях.его можно использовать для измерения выходной мощности, потерь и другие параметры оптического оборудования связи, что имеет большое значение для улучшения качества и стабильности связи.в основном используется для испытания лазеров и их выходной мощности для обеспечения надежности и безопасности процесса обработкиКроме того, в области медицины и научных исследований, он также имеет широкий спектр применений.
