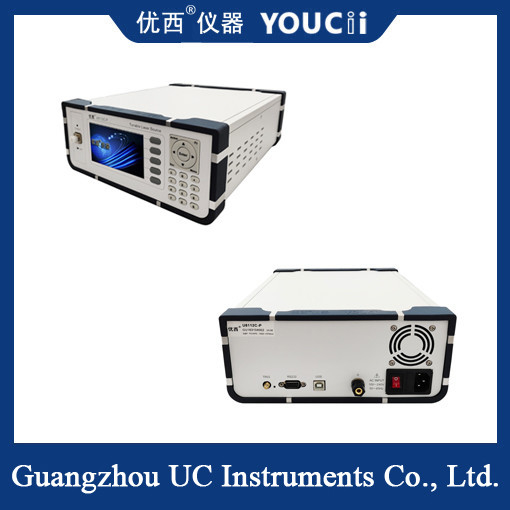

Таблица настраиваемый лазерный источник света Встроенный VOA Факультативный C / L / CL / O
Принцип работы настраиваемых лазеров основан главным образом на трех способах достижения настройки лазерной длины волны:
Настройка полости: большинство настраиваемых лазеров используют рабочее вещество с широкими флуоресцентными линиями.длина волны лазера может быть изменена путем изменения длины волны, соответствующей области низкой потери резонатора, некоторыми элементами (например, решеткой)Типичными представителями этого метода являются лазеры красителей, лазеры хризоберила и так далее.
Настройка внешних параметров: путем изменения некоторых внешних параметров (таких как магнитное поле, температура и т. Д.), Уровень энергии лазерного перехода перемещается, чтобы достичь настройки длины волны.Принцип этого метода заключается в том, что изменения внешних параметров повлияют на энергетический уровень структуры атомов внутри лазера, а затем изменить длину волны излучения лазера.
Нелинейная эффективная настройка: использование нелинейных эффектов для достижения преобразования и настройки длины волны.удвоение оптической частоты и оптические параметрические колебанияБлагодаря точному управлению этими нелинейными эффектами можно достичь непрерывной настройки лазерных длин волн.
Спецификация
| Модель # |
U8112C-P |
| Опция группы |
В |
| Диапазон настройки длины волны (нм) |
1525 ~ 1568 гг. |
| Выходная мощность |
≥ 11 дБм |
| Диапазон регулировки мощности (по желанию) |
25 дБ |
| Разрешение длины волны |
1.0 вечера |
| Абсолютная точность длины волны |
± 10 часов вечера, обычно < 17 часов |
| Относительная точность длины волны |
± 17 часов, обычно ± 14 часов |
| Повторяемость длины волны |
± 14:00, обычно ± 13:00 |
| Стабильность длины волны |
≤ ± 14 часов (24 часа при постоянной температуре) |
| Скорость настройки |
≤ 2 мс на шаг |
| Стабильность питания |
≤ ± 0,01 дБ, (15 мин). |
| Повторяемость мощности |
± 0,05 дБ |
| Линейность мощности |
± 0,3 дБ |
| Плоскость мощности по отношению к длине волны |
00,3 дБ, максимум 0,5. |
| Соотношение подавления в боковом режиме |
≥ 35 дБ |
≥ 45 дБ |
| Относительная интенсивность шума |
< -135 дБ |
| Сила |
Переменное давление 100-240 В ± 10%, 48-66 Гц, максимум 100 ВА. |
| Температура хранения |
от -40°C до +80°C |
| Рабочая температура |
от 0°C до +45°C |
| Размеры |
245 мм W, 105 мм H, 320 мм D |
| Вес |
20,0 кг |
Настраиваемые лазерные источники имеют широкий спектр применений в ряде областей, включая, но не ограничиваясь:
Системы DWDM/AWG/PLC и ATM: в системах мультиплексирования с разделением на плотные длины волн (DWDM) для тестирования световых сигналов на разных длинах волн используются настраиваемые лазерные источники.
Испытание датчика оптического волокна: датчик оптического волокна - это датчик, который использует оптическое волокно в качестве средства передачи.Настраиваемые лазерные источники могут быть использованы для проверки производительности и характеристик ответа оптических датчиков.
Измерение PMD и PDL: PMD (дисперсия поляризованного режима) и PDL (поляризованная зависимая потеря) являются важными параметрами в системах оптической волоконной связи.Настраиваемые лазерные источники могут быть использованы для измерения этих параметров для оценки производительности волоконно-оптических систем.
Оптическая томография (OCT): OCT - это метод визуализации, использующий принцип интерференции световой волны.Настраиваемые лазерные источники обеспечивают системы ОКТ различными длинами волн света для более точного изображения.
