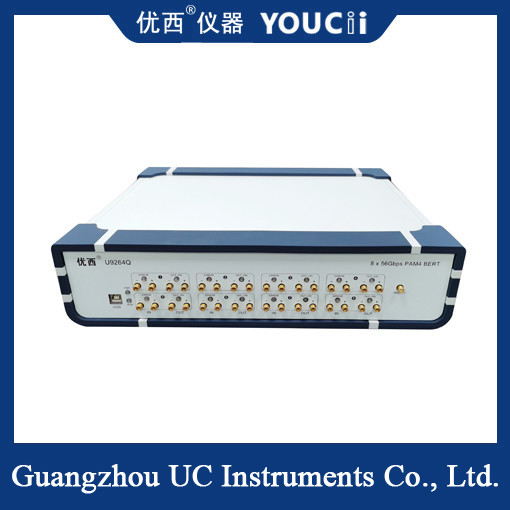

400G PAM4 Мод кодирования сигнала в тестерах высокопроизводительных ошибок: NRZ/PAM4
400G PAM4 - это высокопроизводительный тест на ошибки битов для тестирования высокоскоростных оптических приемопередатчиков 400G.
Характеристики производительности:
1, режим кодирования сигнала: NRZ и PAM4, может автоматически свободно переключаться между сигналами NRZ и PAM4.
2, восьмиканальный синхронный выход, используемый для тестирования продуктов 6.144G, 10G, 40G, 100G, 200G и 400G, тест на ошибку может быть независимым или восьмисторонним синхронным испытанием.
3, Поддержка непрерывного обнаружения ошибок и мониторинга ошибок синхронизации, поддержка функции FEC аппаратного обеспечения KP4/KR4.
4, ставка поддержки NRZ: 6.144, 10.312525, 25.7812526 лет.5625, 28,05 Гбб.
5, ставка поддержки ПММ: 14.062526 лет.562528,9 ГБд.
6, тип кода поддержки NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, определенный пользователем.
7, тип кода поддержки PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, пользовательское определение.
8, частота часов по умолчанию 4 частотного деления, поддерживают четверть, 1/8, 1/16, 1/32, 1, 64, 1 / частота, чем 128 пунктов.
9. Режим связи: USB на HID. Нет необходимости управлять, общаться с устройством через ПК верхний компьютер программного обеспечения, установить битовый счетчик ошибок и проверить скорость ошибок.
Технический параметр
| Нет, нет, нет. |
Аргумент |
МИН |
Модель |
Максимум |
Единица |
| 1 |
Режим кодирования сигнала |
NRZ/PAM4 |
|
| 2 |
Коэффициент данных |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Гбит/с |
| 3 |
Образец кода |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,User PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Время подъема и падения (от 20% до 80%) |
|
14 |
35 |
pS |
| 5 |
Обратная схема |
Сигнал на приемном конце автоматически отклоняется |
|
| 6 |
Амплитуда выходного сигнала (однокончательный) |
200 |
800 |
1000 |
mV |
| 7 |
25G Data Output jitter (RMS) (выходной джиттер данных) |
|
500 |
700 |
fs |
| 8 |
Интерфейс ввода/вывода данных |
Дифференциал, сцепление переменного тока, импеданс 50 Ом, женская 2,92 мм SMA |
|
| 9 |
Выход часов |
0.2 |
6.64 |
13.28 |
В ГГц |
| 10 |
Чувствительность ввода сигнала данных (однократная) |
|
50 |
|
mVpp |
| 11 |
Выходные данные карты пересечения глаза NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Высота глаз (на высоту глаз) |
80 |
110 |
200 |
mV |
| 13 |
Линейность карты глаз PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Рабочая температура |
10 |
25 |
50 |
°C |
Измерение электрической карты глаз с помощью ошибочного счетчика
