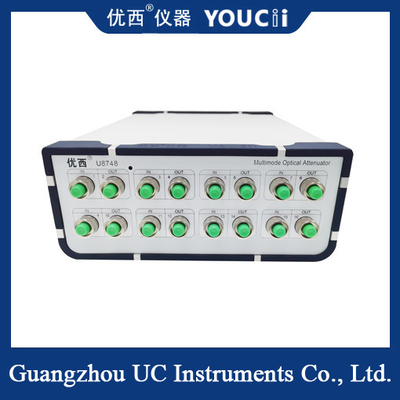

8-канальный мультимодный оптически управляемый оптический аттенуатор 850 нм
8-канальный многорежимный оптический аттенуатор широко используется в области оптической связи.точный контроль оптического сигнала и высокая надежность.
8-канальный многорежимный оптически управляемый оптический аттенуатор включает восемь независимых оптических аттенуаторных каналов,из которых каждая поддерживает многорежимные волокна и способна обрабатывать одновременное ослабление нескольких оптических сигналовЭта конструкция не только улучшает эффективность испытаний, но и снижает стоимость оборудования, и отвечает требованиям испытаний сложной оптической волоконной системы связи.
Характеристики продукта
Поддержка многоканального и многорежима: устройство обеспечивает восемь каналов, каждый канал поддерживает многорежимовое волокно, которое может одновременно обрабатывать ослабление нескольких оптических сигналов,повышение эффективности испытаний.
Точный контроль: для достижения точного контроля силы оптического сигнала используется точный шаговый двигатель или технология MEMS.Пользователи могут легко регулировать ослабление оптического сигнала каждого канала в соответствии с фактическими потребностями.
Высокая надежность: оборудование, как правило, имеет полностью герметизированную конструкцию, чтобы предотвратить влияние внешней среды на внутренние оптические компоненты и обеспечить долгосрочную стабильную работу.В то же время, встроенный высокоточный оптический счетчик мощности обеспечивает стабильность и точность мониторинга мощности.
Быстрая стабильность: время стабильности оптического управления мощностью быстрое, например, время стабильности некоторых моделей может достигать 100 миллисекунд или меньше, что значительно повышает эффективность испытаний.
Простая в эксплуатации: устройство обычно оснащено интуитивно понятным графическим пользовательским интерфейсом, многоканальные данные одновременно просматриваются, и состояние испытания ясно на первый взгляд.Он также поддерживает различные коммуникационные интерфейсы, такие как RS232, USB, RJ45 и т. д., которые легко подключаются к компьютерам или другим устройствам.
Спецификация
| Модели |
U8744/U8748 ((мультимодный) |
| Диапазон ослабления |
0 ~ 35 дБ |
| Диапазон калибровочной длины волны/рабочего диапазона длины волны (можно выбрать до 12 комбинаций длины волны) |
850/908 нм
|
| Потеря вставки |
≤ 1,8 дБ |
| Тип волокна |
50/125ум, 62.5/125ум само адаптация |
| Тип соединителя |
Коннектор FC/UPC |
| Точность ослабления |
≤±0,20 дБ (0 ~ 20 дБ) |
| Повторяемость |
≤ ± 0,05 дБ |
| Среднее время настройки мощности |
2 ~ 1000 мс |
| Время стабильности последующего контроля мощности |
200 мс |
| Скорость регулирования ослабления |
0.1 ~ 35 дБ/с |
| Убытки от возврата |
> 25 дБ |
| Максимальная входная мощность |
+17 дБм |
| Цикл калибровки |
2 года |
| Рабочая температура |
0 ~ +40°C |
| Температура хранения |
-30 ~ +80°C |
| Электрическое питание |
100 ~ 240 В |
| Размер продукта |
245 мм В, 105 мм В, 320 мм Д |
Область применения
Испытания систем оптических волоконных коммуникаций: при строительстве, обслуживании и оптимизации систем оптических волоконных коммуникаций 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Разработка устройств с оптическими волокнами: при разработке и производстве устройств с оптическими волокнами (таких как модули оптических приемопередатчиков, оптические усилители и т.д.),оборудование может быть использовано для оценки характеристик потерь устройства;, проверять производительность передачи устройства и т.д.
Эксперимент по обучению оптической связи: в эксперименте по обучению оптической связи посредством практической эксплуатации и экспериментальной проверкистуденты могут иметь более глубокое понимание принципа и технологии оптической связи, и развивать практические способности и инновационный дух.
