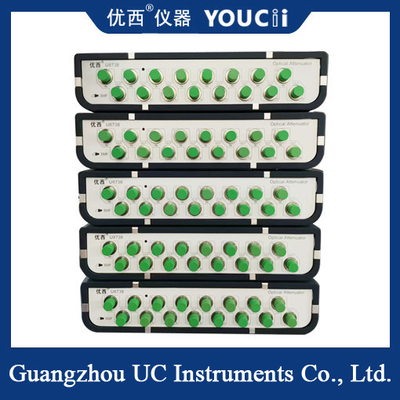

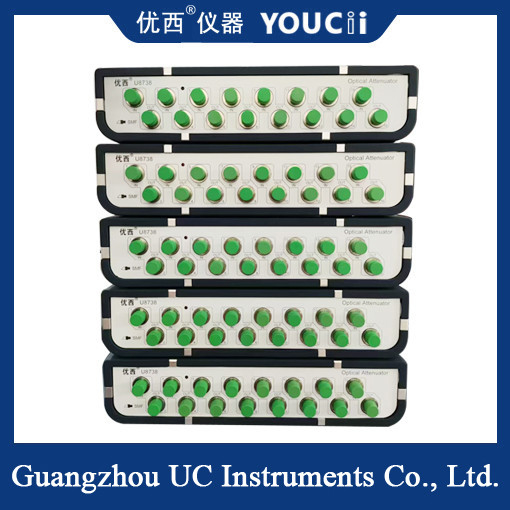

8 каналов оптически управляемый оптический аттенуатор калибровка длины волны необязательно
8-канальный оптически управляемый оптический аттенуатор является ключевым устройством, используемым в оптических испытаниях и системах связи, которое может точно контролировать и регулировать интенсивность оптического сигнала.
Основное понятие
8-канальный оптический аттенуатор, как следует из названия, относится к оптическому аттенуатору с 8 независимыми каналами,Каждый канал может самостоятельно контролировать степень затухания оптического сигналаЭто устройство обычно используется в сценариях, когда несколько оптических сигналов необходимо обрабатывать параллельно.такие как многоканальное измерение ошибок модулей оптических приемопередатчиков и измерение чувствительности модулей оптических приемопередатчиков.
Принцип работы
Принцип работы 8-канального оптического аттенуатора включает в себя в основном поглощение света, рассеивание света, отражение света, технологию дислокации и аттенуацию смещения.Эти механизмы уменьшают интенсивность светового сигнала с помощью различных физических процессовВ частности, оптический материал внутри оптического атенуатора поглощает, рассеивает или отражает часть падающего света.или увеличивает потерю сцепления, изменяя способ соединения волокна (например, вывих или смещение), чтобы достичь цели ослабления оптического сигнала.
Спецификация
| Модель # |
U8734 |
U8738 |
| Диапазон аттенюатора |
0 ~ 40 дБ |
| Калибровочная длина волны |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Потеря вставки |
≤1,5 дБ |
| Тип волокна |
9/125 мм однорежимный режим |
| Тип соединителя |
Коннектор FC/UPC |
| Точность ослабления |
≤ ± 0,1 дБ (0 ~ 25 дБ)
≤ ± 0,02 дБ (0 ~ 25 дБ при управлении мощностью)
|
| Повторяемость |
≤ ±0,02 дБ |
| Среднее время работы монитора PM |
1 ~ 1000 мс |
| Время урегулирования |
100 мс |
| Скорость перехода ослабления |
0.1 ~ 50 дБ/с |
| Возвратные потери |
> 45 дБ |
| Максимальная безопасная входная мощность |
+20 дБм |
| Интерфейс связи |
RS232, USB, RJ45 Управление компьютером |
| Период перекалибровки |
2 года |
| Операционная температура |
0 ̊ +40°C |
| Температура хранения |
-30°C+80°C |
| Сила |
100 ~ 240 В |
| Размеры |
235 мм В, 55 мм В, 320 мм Д |
| Вес |
30,0 кг |
8-канальные оптически управляемые оптические аттенуаторы имеют широкий спектр применений в ряде областей, включая, но не ограничиваясь:
Система оптической связи: используется для управления ослаблением оптических волоконных связей для обеспечения качества передачи и производительности оптических сигналов на оптическом пути.
Оптическое измерение: в оптическом микроскопе, калибровке спектрометра и других случаях, используется для контроля отражения интенсивности света или передачи образца свету.
Исследования фотоники: в экспериментах по фотонике он используется для моделирования световых сигналов различной интенсивности и изучения взаимодействия между светом и веществом.
Использование и техническое обслуживание
При использовании 8-канального оптически управляемого оптического аттенуатора необходимо учитывать следующие моменты:
Правильное соединение: убедиться, что соединение между оптическим аттенуатором и другими оптическими компонентами (такими как оптические волокна, сцепляющие устройства и т.д.) стабильно и надежно, чтобы уменьшить оптические потери.
Установка исходной линии: Установка исходной линии перед использованием для определения начальной степени ослабления света.
Мониторинг в реальном времени: использование измерительного оборудования, такого как оптические счетчики мощности, для мониторинга изменений мощности оптического сигнала в реальном времени и соответствующей корректировки.
Периодическая калибровка: Периодическая калибровка выполняется в соответствии с калибровочным циклом для обеспечения точности точности аттенуации.
