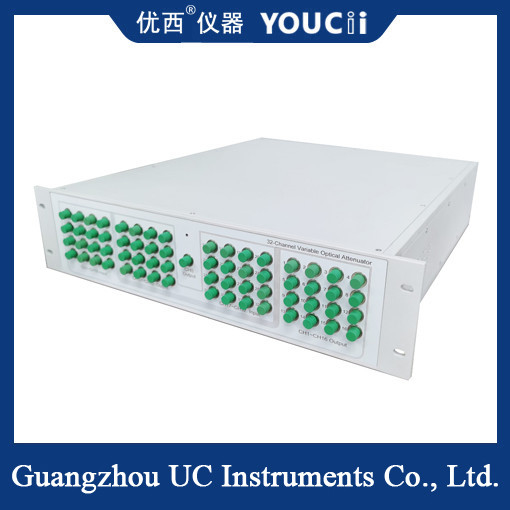

Многоканальный однорежимный оптический аттенуатор диапазон аттенуации 0-40 дБ
Многоканальный однорежимный оптический аттенуатор 0 ~ 40 дБ является важным инструментом оптической связи,имеющий несколько каналов и способный достигать точной аттенуации оптических сигналов в диапазоне от 0 до 40 дБВот подробное описание продукта:
Характеристики продукта
Многоканальная конструкция: поддерживает многоканальное ослабление оптического сигнала, количество каналов может быть настроено в соответствии с потребностями клиента, до 32 каналов.
Поддержка одномодовых волокон: предназначен для одномодовых волокон, он подходит для оптических сигналов с длиной волны 1260-1650 нм (включая широко используемые 1310 нм и 1550 нм).
Диапазон и точность ослабления: диапазон ослабления может достигать 0-40 дБ, шаг ослабления обычно составляет 0,1 дБ, а стабильность ослабления составляет ±0,04 дБ,обеспечение высокоточного регулирования оптического сигнала.
высокие показатели производительности: с низкими потерями вставки, высокими потерями возврата (обычно более 55 дБ), высокой стабильностью и балансом оптической мощности и т. д.;для обеспечения качества и эффективности передачи оптического сигнала.
Гибкая настройка: тип соединителя и длина хвоста могут быть настроены в соответствии с требованиями клиента для удовлетворения требований различных сценариев применения.
Спецификация
| Модель # |
U83132 |
| Диапазон аттенюатора |
0 ~ 40 дБ |
| Калибровочная длина волны |
1550 нм |
| Потеря вставки |
≤1,5 дБ |
| Тип волокна |
9/125 мм однорежимный режим |
| Тип соединителя |
Коннектор FC/UPC |
| Точность ослабления |
≤ ± 0,1 дБ (0 ~ 25 дБ)
≤ ± 0,02 дБ (0 ~ 25 дБ при управлении мощностью)
|
| Повторяемость |
≤ ±0,02 дБ |
| Среднее время работы монитора PM |
1 ~ 1000 мс |
| Время урегулирования |
100 мс |
| Скорость перехода ослабления |
0.1 ~ 50 дБ/с |
| Возвратные потери |
> 45 дБ |
| Максимальная безопасная входная мощность |
+20 дБм |
| Интерфейс связи |
RS232, USB, RJ45 Управление компьютером |
| Период перекалибровки |
2 года |
| Операционная температура |
0 ̊ +40°C |
| Температура хранения |
-30°C+80°C |
| Сила |
100 ~ 240 В |
| Размеры |
482 мм В, 120 мм В, 500 мм Д |
| Вес |
90,0 кг |
Принцип работы
Принцип работы многоканального одномодного оптического аттенуатора 0 ~ 40 дБ основан в основном на механизме аттенуации оптического сигнала в процессе передачи,включая поглощение света, технологии рассеивания света, отражения света и ослабления света, основанные на дислокации или смещении оптических волокон.интенсивность оптического сигнала может быть точно регулирована.
Область применения
Телекоммуникационная промышленность: используется в оптоволоконных коммуникационных сетях для регулирования мощности оптических волоконных сигналов,предотвращение повреждения системы оптических волокон чрезмерной силой сигнала, и защитить нормальную работу системы.
Сетевая промышленность: в сетевой передаче сигнала путем корректировки мощности сигнала улучшается стабильность сетевого оборудования и качество передачи.
Телерадиовещательная промышленность: при передаче сигналов радиовещания мощность сигнала регулируется для защиты системы радиовещания от помех, вызванных чрезмерной мощностью сигнала.
Промышленность безопасности: в оборудовании безопасности, путем регулирования силы сигнала, чтобы предотвратить создание шума из-за слишком сильных сигналов, улучшить безопасность и стабильность системы.
