Четырехканальный 24,5 ~ 29 Гбит/с настраиваемый счетчик ошибок высокопроизводительное испытательное оборудование
Четырехканальный 24,5 ~ 29Gb / s настраиваемый битовый ошибочный счетчик является одним из видов высокопроизводительного испытательного оборудования,который в основном используется для тестирования скорости ошибок битов высокоскоростных цифровых систем связи и оптических устройств связи.
Обзор продукции
Четырехканальный 24,5 ~ 29Gb / s настраиваемый счетчик ошибок интегрирует такие функции, как внутренний справочный часов, генератор графического сигнала, схема восстановления часов и анализ ошибок в одном,которые могут обеспечивать высокоточные испытания погрешностиУстройство поддерживает четыре независимых фотоэлектрических канала, каждый с скоростью до 29 Гбит/с, и подходит для измерения устройств с несколькими скоростями.

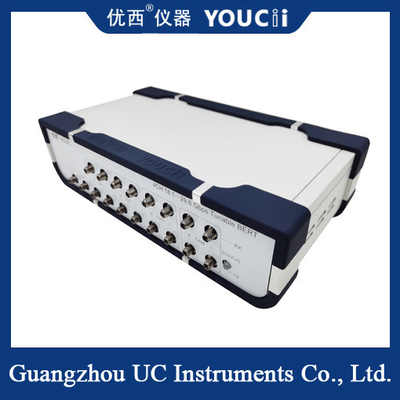

U9225C четырехканальный 24,5 ~ 29Gps настраиваемый битовый ошибочный счетчик в основном используется для тестирования битовой ошибки 100G TOSA / ROSA устройств и может легко использоваться для измерения различных устройств скорости.У U9225C есть характеристики высокой точности, высокие затраты, простая и удобная эксплуатация и т. д., и широко используется в производственных линиях оптической связи, университетах и научно-исследовательских учреждениях.
U9225C объединяет в себе внутренние ссылочные часы, генератор графического сигнала, схему восстановления часов и анализ ошибок в одном,при обеспечении фотоэлектрического интерфейса и интерфейса связи данных USB, каждая частота канала до 29 Гбит/с.
Характеристики продукта
Высокая точность: оборудование использует передовые технологии и алгоритмы тестирования, которые могут точно измерять уровень бит-ошибок испытуемой системы для обеспечения надежности результатов испытаний.
Высокая производительность: по сравнению с аналогичными продуктами оборудование имеет высокую производительность и может удовлетворять потребностям разных пользователей.
Легко управлять: оборудование спроектировано с дружественным пользовательским интерфейсом и простой в эксплуатации системой управления, и пользователи могут легко завершить тестовую операцию.
Универсальность: в дополнение к базовой функции тестирования скорости ошибок битов, устройство также поддерживает несколько режимов тестирования и пользовательские последовательности тестирования для удовлетворения различных потребностей тестирования.
Спецификация
| Абсолютные максимальные рейтинги |
Символ |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
Примечания |
| Температура хранения |
Тс |
- 20 |
– |
70 |
°C |
|
| Диапазон напряжения переменного тока |
VAC |
90 |
– |
246 |
VAC |
|
| Диапазон частот переменного напряжения |
VFREQ |
47 |
– |
63 |
Гц |
|
| Входные данные RF напряжения |
VinData |
-Нет.3 |
– |
1.2 |
V |
|
| Часы Ввода напряжения |
Вин-Клик |
0 |
– |
1.2 |
V |
|
| Напряжение USB-козыря |
VinUSB |
-Нет.3 |
– |
5.5 |
V |
|
| RF и ESD HBM с часами |
RFesdH |
- 1000 |
– |
1000 |
V |
|
| Радиочастотный, часовой и USB-замыкатель |
Vl |
-100 |
– |
100 |
mA |
|
| USB ESD HBM |
USBesdH |
-2000 |
– |
2000 |
V |
|
| USB ESD CDM |
USBesdC |
- 500 |
– |
500 |
V |
|
| Электрические характеристики |
Символ |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
Примечания |
| Температура корпуса |
Tc |
5 |
– |
45 |
°C |
|
| Ток переменного тока |
Icc |
0.75 |
200 |
– |
mA |
|
| Баудовая ставка (формат NRZ) |
BR |
12.25/24.5 |
|
14.5/29 |
Гб/с |
|
| Точность установки скорости баудов |
BRa |
- 10 |
– |
10 |
PPM |
(Примечание 1) |
| Оффсеты по ставке Baud (PPM) |
BRo |
-999 |
– |
999 |
PPM |
Размер ступени 1 ППМ |
| Сила на время инициализации |
Тоны |
– |
– |
15 |
Второй |
|
| Шаги фазы глаз |
ЭМП |
– |
– |
128 |
Шаги |
.16 пС на единицу |
| Шаги увеличения размера глаз |
EMv |
– |
– |
64 |
Шаги |
8 мВ на единицу |
| Примечание 1: Старение, температура и напряжение |
Сфера применения
Четырехканальный 24,5 ~ 29 Гбит / с настраиваемый счетчик ошибок широко используется в следующих областях:
Производство оптической связи: при разработке и производстве оптических устройств связи (таких как TOSA, ROSA и т.д.),оборудование может использоваться для проверки производительности битовой погрешности устройства;.
Университеты и научно-исследовательские учреждения: в научных исследовательских проектах в области оптики и электронной инженерииоборудование может использоваться для проверки теоретических моделей и испытания новых технологий;.
Система цифровой связи: во время установки, отладки и обслуживания системы цифровой связиоборудование может быть использовано для проверки показателей скорости ошибок битов системы для обеспечения стабильной работы системы;.
