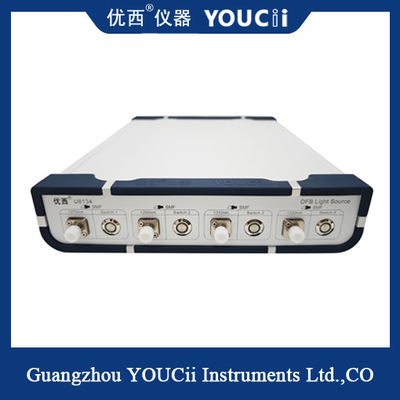

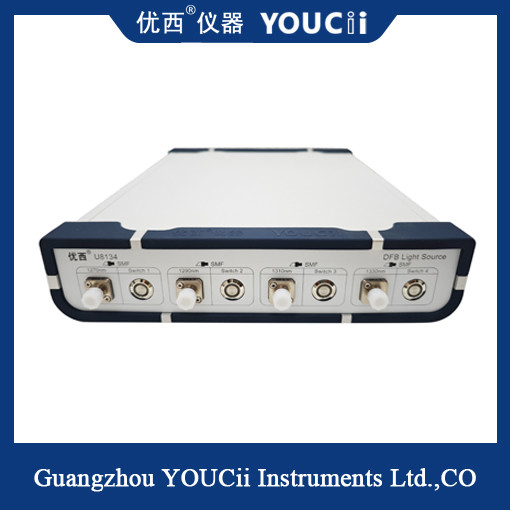

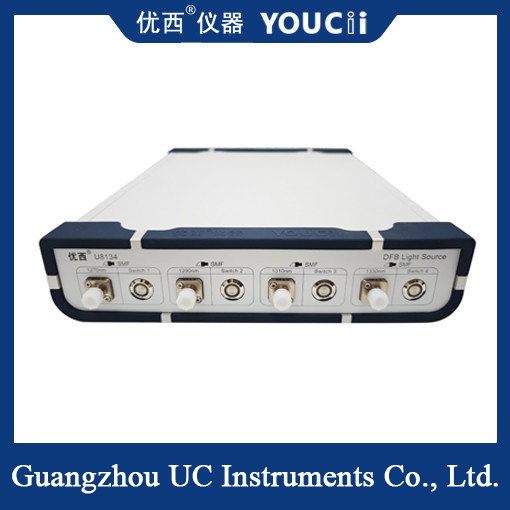

Многоканальный настраиваемый по длине волны точечный источник света DFB-лазер
Обзор
Многоканальный лазерный источник света U813n может использоваться в устройствах WDM CWDM, высокоточных устройствах WDM DWDM, устройствах AWG с массивом оптических волноводных решеток, планарных оптических волноводных устройствах PLC, оптических усилителях EDFA и других общих измерениях и применениях оптического волокна. Особенно подходит для массового производства разветвителей и планарных оптических волноводных компонентов PLC.
Характерные особенности
Многоканальный лазерный источник света U813n обладает характеристиками высокой стабильности выходной мощности, небольшого размера и быстрого запуска. Устройство источника света может обеспечивать многоканальный выход сигналов источника света с фиксированной длиной волны. Guangzhou Youxi также может в соответствии с потребностями заказчика, настраивать 850, 980, 1250, 1270,... 1610, 1625 нм и т. д. Любые две, четыре или более длины волн в комбинации устройств источника света.
Спецификация
| МодельModel # |
U8134 |
| Тип корпуса устройства |
Butterfly |
| Доступные длины волн |
1271/1291/1311/1331 |
| Точность длины волны |
± 0.5 нм |
| Выходная мощность |
≥8.0 мВт |
| Тип разъема |
FC/APC (Другие адаптеры могут быть настроены) |
| Ширина полосы @3 дБ |
< 0.1 нм |
| Ширина полосы @20 дБ |
< 0.5 нм |
|
Стабильность выходной мощности в течение 15 минут
|
≤±0.005 дБ |
|
Стабильность выходной мощности в течение 8 часов
|
≤±0. 05 дБ |
| SMSR |
> 40 дБ |
| Рабочая температура |
0 ~ +40 ℃ |
| Температура хранения |
-30 ~ +80 ℃ |
| Размеры |
235 мм (Ш), 55 мм (В), 320 мм (Г) |
| Вес |
3.0 кг |
Примечание:Одноканальная модель: U8121/U8131, двухканальная модель: U8122/U8132, четырехканальная модель: U8124/U8134 и т. д.
Требования к питанию
Приборы соответствуют требованиям по перенапряжению класса II. Рабочее напряжение составляет 100 ~ 240 В переменного тока, диапазон частот составляет 48 ~ 66 Гц, рабочее напряжение составляет 115 В, максимальное потребление тока составляет 230 мА; Когда рабочее напряжение составляет 230 В, максимальное потребление тока составляет 120 мА.
В соответствии с международными стандартами безопасности, прибор оснащен 3-жильным шнуром питания, соответствующим национальному стандарту. Подключайте кабель питания только к розетке с защитой от заземления.
Интерфейс выхода источника света
Разъем интерфейса источника света для вывода лазерного сигнала. Выберите разъем FC/PC или FC/APC и волокно SMF или MMF в соответствии с типом волокна, указанным на панели прибора.
Этикетка длины волны отображает значение длины волны соответствующего канала.
