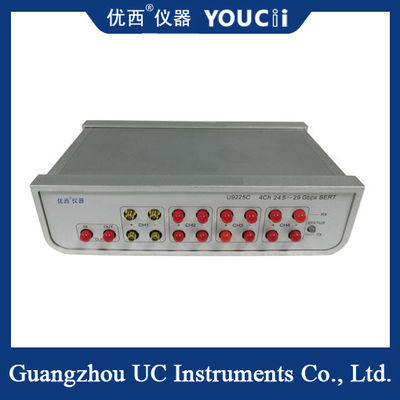

Измерение различных скоростных устройств из 4 каналов 24.5 ~ 29 Гб/с

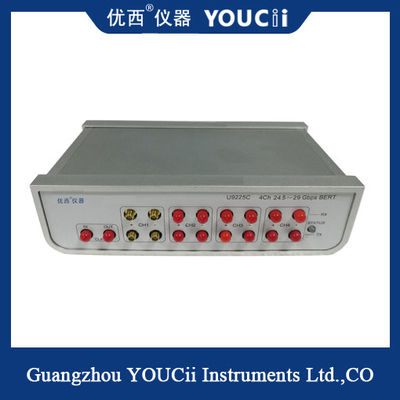

U9225C 4 Channel 24,5 ~ 29,0 Gb/s (100Gb/s) генератор импульсных моделей и детектор ошибок имеет высокую производительность,гибкий и экономически эффективный четырехканальный генератор импульсных моделей и детектор ошибок, который может работать от 24 часов в сутки.5 Гбит/с до 29 Гбит/с по каждому каналу. 4 канала 29,0 Гбит/с позволяют в общей сложности испытать более 100 Гбит/с.Это также самостоятельное решение Bit Error Rate, которое включает в себя внутренний синтезатор полного часа.

Его небольшие размеры позволяют размещать его вблизи испытываемого устройства (DUT).Он также может быть помещен дальше с использованием TX драйвера до и после акцента управляет функциями для компенсации потерь кабеля и взаимосвязиОн также имеет неразрушительную, интегрированную функцию захвата контуров глаз, а также возможность быстрого измерения высоты и ширины глаз.

Особенности

 Четырехканальный NRZ PPG и ED
 12,25-14,5 и 24,5-29 Гбит/с
 Типичный JRMS 1 л. с. и JPP 6 л. с.
 PRBS 2^7, 9, 15, 23, 31
 Монитор глаз
 Внутренний синтезатор часов
 Управление сдвигом PPM
 Регулируемый выход часов
 Внешний вход часов
 Уровень TX от 200 до 1100 мВ PPDIFF
Преды и после курсора акцент (6 дБ)
 Корректировка между точками (35-65%)

Спецификация
