Инструмент восстановления часов с многочастотным разделением на 100 Гбит/с

100 Гбит/с Многочастотный прибор для восстановления тактовой частоты

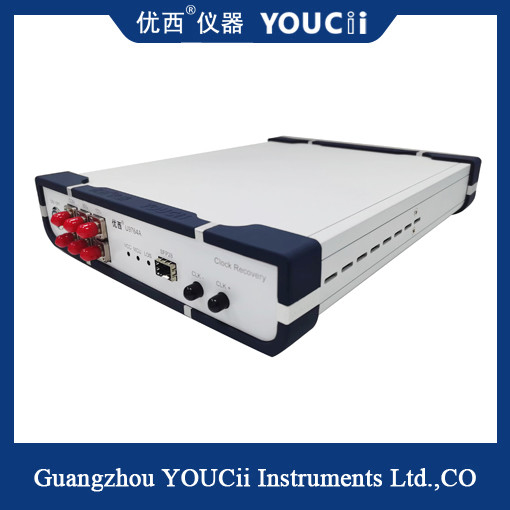

   U9764A CDR (модуль восстановления тактовой частоты) в основном используется для обеспечения сигнала восстановления тактовой частоты в тестовой среде без запуска тактовой частоты, чтобы использовать осциллограф для тестирования оптической диаграммы глаза устройства. Типичным применением является тестирование оборудования оптической сети или продукта BOB в приложении PON. Поскольку само фотометрическое устройство не имеет выхода тактовой частоты, необходимо восстановить сигнал тактовой частоты для запуска осциллографа при тестировании оптической диаграммы глаза.

   U9764A CDR имеет оптический порт SFP28, который подходит для SFP-инкапсулированных обычных SFP28, SR, LR, BIDI и других оптических модулей. Ему нужен только приемный конец оптического модуля для преобразования оптического сигнала в электрический сигнал, а затем извлечения и вывода тактовой частоты электрического сигнала. Сигнал тактовой частоты в основном используется для запускающего сигнала осциллографа.

Полное название CDR - Clock and Data Recovery (Восстановление тактовой частоты и данных). Как следует из названия, основными функциями CDR являются:

1) обеспечение сигнала тактовой частоты для каждой цепи на приемном конце.

2) оценка принятого сигнала для облегчения восстановления и последующей обработки сигнала данных.
