Четырехлучевая четырехканальная выходная линия WDM

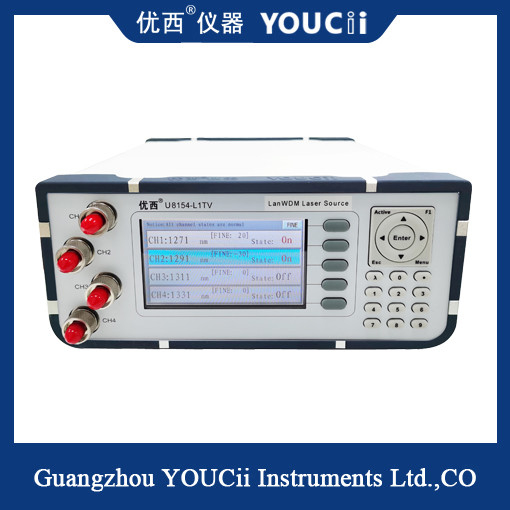

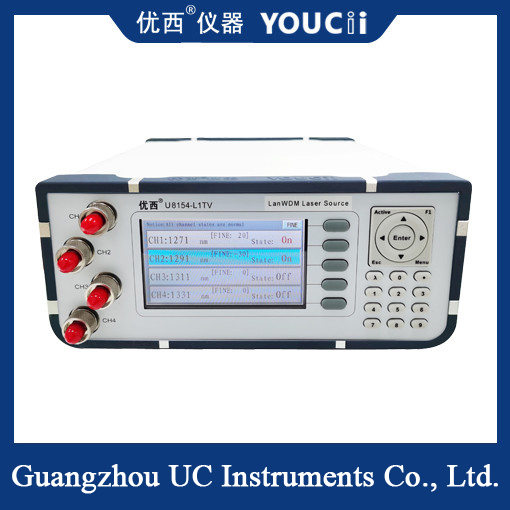

Четырехволновой, четырехканальный выходной источник света Lan WDM

Основные концепции источника света Lan WDM:

1. С точки зрения длин волн: длина волны определяется как L1:1271/1291/1311/1331 нм и L2:1295.56/1300.05/1304.58/1309.14 нм. Другие комбинации длин волн обозначаются как L3, L4,...

2. С точки зрения формы упаковки светоизлучающих устройств, они делятся на: первая группа L1, существует два вида упаковки коаксиальных устройств и устройств типа «бабочка», и вторая группа L2, обычно для упаковки устройств типа «бабочка». Мы определяем коаксиальное устройство как U8154-T (TO), а устройство типа «бабочка» как U8154-B (Butterfly).

3. Разделение по формам вывода четырех длин волн: существуют четыре длины волн, разделенные на четыре выхода, и четыре длины волн, объединенные с одним выходом; Мы определяем четырехволновой четырехканальный выход как U8154, а четырехволновой четырехканальный выход как U8151.

4. С точки зрения формы выходной мощности: общим пользователям требуется выходная мощность четырех длин волн, некоторые пользователи нуждаются в регулируемой выходной мощности каждой из четырех длин волн (диапазон регулировки 30 дБ), мы определяем выходную мощность как: U8154-P, регулируемый выход мощности U8154-V;

Что такое LANWDM?

Полное название LWDM - LAN WDM, что обычно относится к технологии плотного мультиплексирования по длине волны, использующей технологию мультиплексирования по четырем длинам волн в оптических модулях 100G. В соответствии с длиной волны LAN WDM, определенной IEEE 802.3, она в основном охватывает 10 км. Длина волны 1295.56 нм, 1300.05 нм, 1304.58 нм и 1309.14 нм - четыре длины волны.
