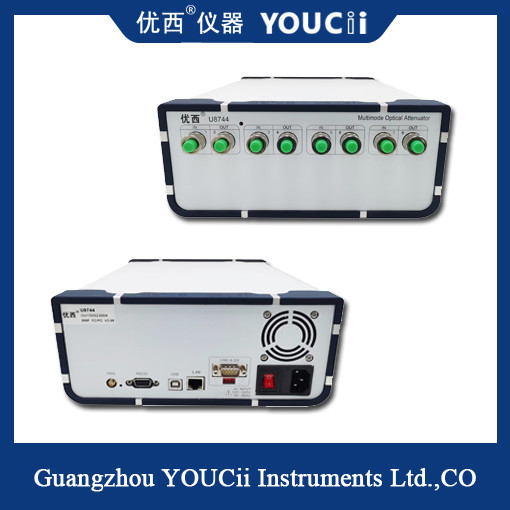

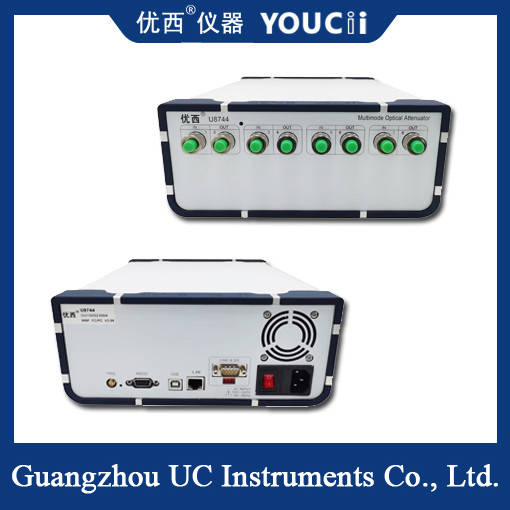

8-канальный оптически управляемый оптический аттенуатор высокой эффективности
Применение препарата:
Испытание активного оптического модуля/оптического устройства:
В многоканальном измерении ошибок оптического модуля приемопередатчика реализуется параллельное измерение данных.
При измерении чувствительности оптического приемного модуля он обеспечивает параллельный, быстрый и точный вход оптической мощности;
Время стабильности управления оптической мощностью 200 мс значительно улучшает эффективность испытаний.
Испытание интеграции сети оптической связи:
Испытание производительности передачи сети и функций управления сетью в интеграции сетей оптической связи.
Характеристики продукта:
Оптическое затухание и оптическая мощность могут быть установлены быстро и точно, а время стабильности управления оптической мощностью составляет менее 200 мс.
Многоканальный аттенуатор устанавливается одновременно, и одновременно измеряются несколько портов, что экономит много времени на измерения;
Встроенный высокоточный оптический счетчик мощности обеспечивает стабильность и точность мониторинга мощности;
Простая работа, интуитивно понятный графический пользовательский интерфейс, многоканальный просмотр данных, состояние теста на один взгляд.
Небольшие размеры, компактная структура, два 4-канальных устройства каскадно, можно идентифицировать как 8-канальное устройство для использования.
Спецификация
| 型号Модель # |
У8748 |
| Диапазон аттенюатора |
0~35 дБ ((40 дБ Тип) |
| Калибровочная длина волны (по желанию) |
850 нм (другие длины волн необязательны) |
| Потеря вставки |
≤ 1,8 дБ Тип 1,5 дБ |
| Тип волокна |
50/125um, 62.5/125um МРФ само адаптация |
| Тип соединителя |
Коннектор FC/UPC |
| Точность ослабления |
± 0,20 дБ (0 ~ 20 дБ), ± 0,30 дБ (20 ~ 35 дБ)
± 0,05 дБ (0 ~ 30 дБ при управлении мощностью)
|
| Повторяемость |
± 0,05 дБ |
| Среднее время работы монитора PM |
2 ~ 1000 мс |
| Время урегулирования |
200 мс |
| Скорость перехода ослабления |
0.1 ~ 35 дБ/с |
| Возвратные потери |
> 25 дБ |
| Интерфейс связи |
RS232, USB, RJ45 Управление с помощью ПК |
| Максимальная безопасная входная мощность |
+17dBm (статус мониторинга мощности) |
| Период перекалибровки |
2 года |
| Операционная температура |
0 ̊ +40°C |
| Температура хранения |
-30°C+80°C |
| Сила |
100 ~ 240 В |
| Размеры |
245 мм В, 105 мм В, 320 мм Д |
| Вес |
5 кг |
Примечание: U8741 - одноканальный, U8742 - двуканальный, а U8748 - 8-канальный.
Принцип аттенуатора:
Аттенуатор - это схема, используемая для введения заранее определенного затухания в пределах определенного диапазона частот.Как правило, это указывается количеством вводимых децибелей и количеством ом характеристического импеданса.Аттенуаторы широко используются в кабельных системах телевидения для удовлетворения требований уровня нескольких портов.Например, вход усилителя, контроль уровня выхода, контроль ослабления ветвей.Атенуаторы Пассивные атенуаторы и активные атенуаторы двух типов.Активный аттенуатор объединяется с другими тепловыми элементами для формирования переменного аттенуатора, который используется в усилителе для автоматических схем управления усилением или наклоном.Пассивные аттенуаторы имеют фиксированные аттенуаторы и регулируемые аттенуаторы.
