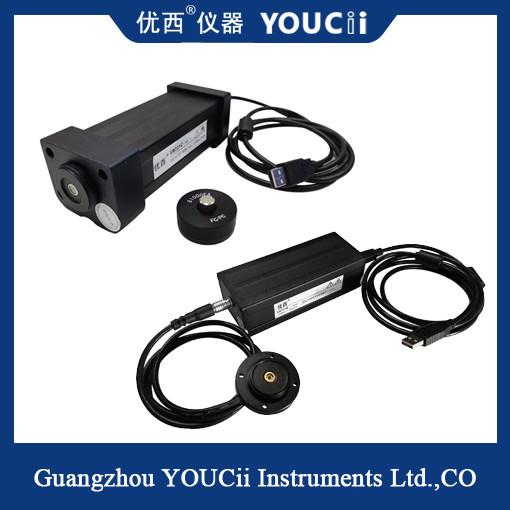

Датчик оптического измерителя мощности. Малый размер и высокая эффективность. Дополнительная мощность.
Период дискретизации высокоскоростного модуля оптического измерителя мощности U8721 производства Guangzhou Youxi может достигать уровня мкс, что позволяет быстрее получать и обрабатывать данные.Модуль измерителя мощности использует интерфейс связи USB, который может напрямую взаимодействовать с ПК, отображать данные и устанавливать параметры с помощью программного обеспечения конфигурации.
Высокоскоростной модуль оптического измерителя мощности U8721 может использоваться в высокоточных компонентах WDM, компонентах массива оптических волноводных решеток AWG, компонентах планарных оптических волноводов PLC, WSS, OPM, DPSK, оптических усилителях EDFA и других общих приложениях для измерения оптического волокна.По сравнению с другими моделями измерителей мощности Guangzhou Youxi, U8721 обладает характеристиками высокоскоростной выборки и небольшого размера, что особенно подходит для сборки в многоканальную систему выборки оптического измерителя мощности.
Применение
▲ Тестирование устройств WDM, GFF, AWG, PLC
▲ Измерение вносимых потерь, возвратных потерь
▲ Тестирование оптических волоконных датчиков, оптических волоконных кабелей
▲ Измерение поляризационно-модовой дисперсии PMD и поляризационно-зависимых потерь PDL
▲ Тестирование в лабораториях НИОКР оптического волокна и связи
| Модель |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Сенсорный элемент |
InGaAs |
| Диапазон длин волн |
850 ~ 1700 нм |
| Калибровочная длина волны |
850 / 980 / 1310 / 1510~1640 нм непрерывная калибровка |
| Диапазон мощности (дБм) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Период выборки мощности (скорость)
|
100 мкс (10 кГц) |
10 мкс (100 кГц) |
| Тип волокна для применения |
Стандартное SM и MM |
| Интерфейс оптического ввода |
Поддержка соединения голого волокна или FC/Адаптер LC/SC |
|
Абсолютная неопределенность (точность) при эталонных условиях
|
± 4% (1200 нм ~ 1610 нм) |
|
Относительная неопределенность (точность) при эталонных условиях
|
＜ 0,02 дБ Типичное значение |
| Линейность (мощность) |
≤± 0,06 дБ (1200 ~ 1610 нм, + 0 ~ -60 дБм) |
| Возвратные потери |
＞ 40 дБ |
| Интерфейс связи |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Период калибровки |
2 года |
| Рабочая температура |
0 ~ +40℃ |
| Температура хранения |
-30 ~ +80℃ |
| Размеры |
52 мм В, 60 мм Ш, 150 мм Г |
| Вес |
1,0 кг |
Описание:
U8721A в основном используется для высокоскоростного мониторинга оптической мощности.
U8721B фоточувствительная поверхность PD внешняя, в основном используется для измерения пространственного сканирования света.
U8721C быстрое синхронное сканирование в основном используется в системе измерения сканирования длины волны DWDM/AWG.
U8721D быстрое синхронное сканирование с аналоговым выходом BNC.
Экранированный кабель USB - 1B4-core
Порт связи подключен к экранированному кабелю USB - 1B4-core и напрямую подключен к ПК для установления связи.
