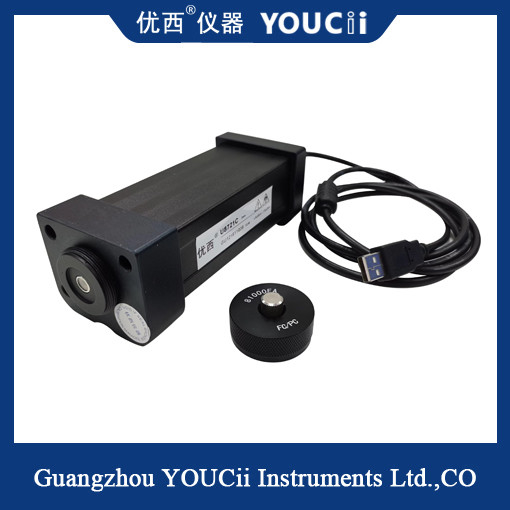

Быстрый оптический измеритель мощности с компьютером 850 ~ 1700 нм
резюмировать:
Период отбора проб высокоскоростного модуля оптического счетчика мощности U8721 Guangzhou Youxi может достичь уровня uS, и данные могут быть получены и обработаны быстрее.Модуль счетчика мощности использует USB-интерфейс связи, который может напрямую общаться с ПК, отображать данные и устанавливать параметры с помощью программного обеспечения конфигурации.
Модуль высокоскоростного оптического счетчика мощности U8721 может использоваться в высокоточных компонентах WDM, компонентах AWG оптического волновода, планарных компонентах PLC оптического волновода, WSS, OPM, DPSK,оптический усилитель EDFA и другие общие приложения для измерения оптических волокон.По сравнению с другими моделями Гунчжоу Youxi счетчика мощности, U8721 имеет характеристики высокоскоростного отбора проб, и небольшой формы,специально предназначенный для сборки в многоканальную оптическую систему отбора проб из счетчика мощности.
Особенность:
Быстрое запуск и высокая точность измерений
️ Широкий диапазон измерения динамической мощности
¢ Широкий выбор диапазонов мощности и каналов
- USB-интерфейс связи, высокая скорость и удобство
Доступно
Применить:
Проверка WDM, GFF, AWG, устройства PLC
¢ измерение потерь вставки, потерь возврата
Оптический датчик, испытание оптического кабеля
Поляризационный режим дисперсии ПМД и поляризации зависимых потерь PDL измерения
Оптические волокна, исследования и разработки в лаборатории связи
U8721CРегулирование продукции
|
Модель
|
У8721C |
| Элемент датчика |
ИнГАА |
| Диапазон длины волны |
850 ~ 1700 нм |
| Длина волны калибровки |
850 / 980 / 1310 / 1510 ~ 1640 нм непрерывная калибровка |
| Диапазон мощности (dBm) |
+ 5 ~ -80 |
|
Период отбора проб мощности ((Ставка)
|
10 us ((100KHz) |
| Тип волокна применения |
Стандарт SM и MM |
| оптический интерфейс ввода |
Поддерживающие обнаженные волокна соединения или FC/Адаптер LC/SC |
|
Абсолютная неопределенность (точность) при базовых условиях
|
± 4% (1200 - 1610 нм) |
|
Относительная неопределенность (точность) при базовых условиях
|
< 0,02 дБ типичное значение |
| Линейность (мощность) |
≤ ± 0,06 дБ (1200 ~ 1610 нм, + 0 ~ -60 дБм) |
| Возвратные потери |
> 40 дБ |
| Интерфейс связи |
+Триг |
| Период калибровки |
2 года |
| Операционная температура |
0 ~ +40°C |
| Температура хранения |
-30 ~ +80°C |
| Размеры |
52 мм H,60 мм W,150 мм D |
| Вес |
10,0 кг |
Другие пользователи задают следующие вопросы:
1Какая волоконная связь необходима для освещения источника и измерения мощности?
Для выполнения наиболее важного измерения волоконно-оптического соединения требуется источник света и счетчик мощности.Вы сравниваете количество света, поступающего в один конец волокна, с количеством света, выходящим из другого конца волокна..
.
2.Что такое хороший дБм для волокон?
Положительный дБм означает мощность больше 1 мВт, а отрицательный - менее 1 мВт. Хороший лазерный источник для одномодной связи будет иметь выходную мощность от ~ +3 до +6 дБм - 2-4 мВт - соединенную с волокном.VCSEL для мультимодных ссылок должен иметь мощность около 0dBm - 1mw.
