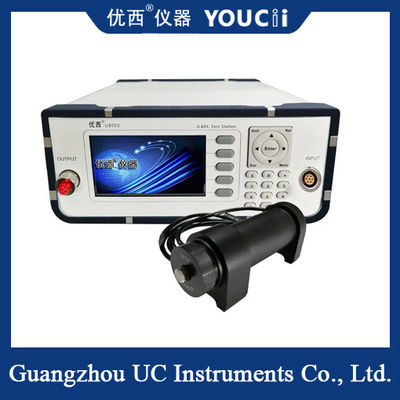

U8503 +U82021 метр введите/возвращенной потери и метр силы компактные, сразу аппаратура дисплея для удобного измерения возвращенной потери, вносимая потеря и сила. С одновыходовым портом, метр очень легок для использования и идеал для изготовителей прыгуна кабеля волокна.

U8503+U82021 метр потери вводит/возвращения источником света внешним. Интеграция соединителя заднего отражения FC/APC ультра-низкого на порте выввода включает пользу гибридных прыгунов приспособить измерения с различными типами соединителя без компрометировать ряд измерения возвращенной потери. Когда будет прекращен прибор под тестом (DUT) будет соединен с прыгуном и выходом DUT, будет показана возвращенная потеря DUT.

Спецификация

Что возвращенная потеря?

Когда сигнал стекловолокна входит в или выходит компонент оптического прибора (как соединитель стекловолокна), скачкообразность и рассогласование импеданса приведет в отраженный или вторить, отраженный или возвратило потери электропитания сигнала, т.е., возвратите потерю, потерю возвращения (RL). Вносимая потеря измерение приводя значения сигнала когда оптически связь сталкивается потеря, пока возвращенная потеря измерение отраженного значения потери сигнала когда оптически связь сталкивается компонентный доступ.

Формула вычисления: RL=-10 lg (P0/P1), P0 показывает отраженную оптически силу, P1 показывает силу входного сигнала оптически.

Значение возвращенной потери выражено в dB и обычно отрицательное, поэтому больше значение возвращенной потери, лучшее, с типичными спецификациями выстраивая в ряд от -15 к dB -60. Согласно индустриальным стандартам, возвращенная потеря ультра ПК отполировала соединители оптического волокна должна быть больше чем 50dB, и возвращенная потеря отполированного косого обычно больше чем 60dB. Тип ПК должен быть больше чем 40dB. Для многорежимных волокн, типичное значение RL между dB 20 и 40.
