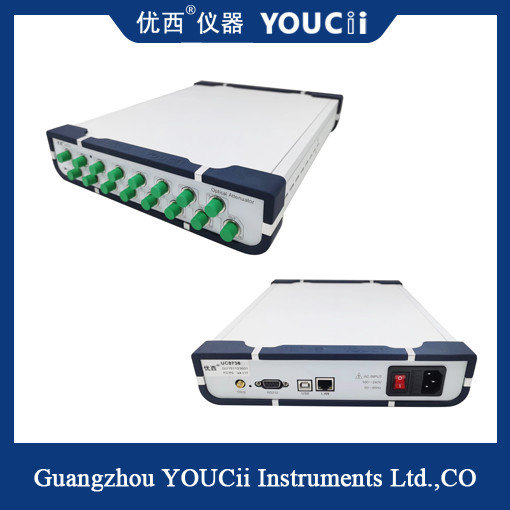

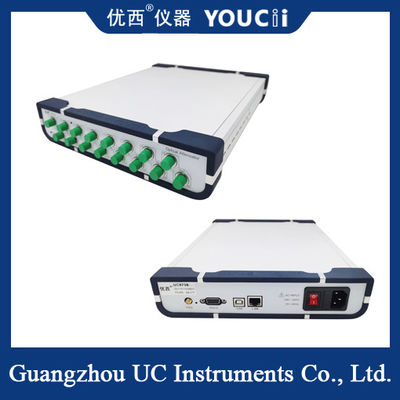

4/8-канальный оптически управляемый оптический аттенуатор
Испытание оптического передатчика
В многоканальном измерении ошибок оптического модуля приемопередатчика реализуется параллельное измерение данных;
При измерении чувствительности оптического приемного модуля обеспечивается параллельный, быстрый и точный вход оптической мощности;
Время стабильности оптического управления мощностью 100 мс, значительно повышает эффективность испытаний.
Интегрированное испытание оптической сети
При интеграции и испытании сетевого оборудования для проверки производительности сетевой передачи и управления сетью.
Особенности
Быстрое и точное настройка затухания и оптической мощности, время настройки: 100 мс
Многоканальный аттенуатор устанавливается одновременно и одновременно измеряются несколько портов, что позволяет значительно сэкономить время измерений.
Встроенный высокоточный ОПМ обеспечивает стабильность и точность.
Простой и интуитивно понятный графический пользовательский интерфейс, многоканальный просмотр данных, состояние теста - на первый взгляд.
Характеристики прибора:
▲Оптическое затухание и выходной оптический ток могут быть быстро и точно настроены.
▲Многоканальный аттенуатор устанавливается одновременно, и одновременно измеряются несколько портов, что экономит много времени на измерение.
▲Встроенный высокоточный оптический счетчик мощности обеспечивает стабильность и точность мониторинга мощности.
▲Небольшие размеры, компактная структура, простая работа, интуитивно понятный графический пользовательский интерфейс, многоканальный просмотр данных, состояние испытаний на один взгляд.
Спецификация
| Модель # |
У8734 4Ч. |
У8738 8Ч. |
| Диапазон аттенюатора |
0 ~ 40 дБ |
| Калибровочная длина волны |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Потеря вставки |
≤1,5 дБ |
| Тип волокна |
9/125 мм однорежимный режим |
| Тип соединителя |
Коннектор FC/UPC |
| Точность ослабления |
≤ ± 0,1 дБ (0 ~ 25 дБ),
≤ ± 0,02 дБ при управлении мощностью
|
| Повторяемость |
≤ ±0,02 дБ |
| Среднее время работы монитора PM |
1 ~ 1000 мс |
| Время урегулирования |
100 мс |
| Скорость перехода ослабления |
0.1 ~ 50 дБ/с |
| Возвратные потери |
> 45 дБ |
| Максимальная безопасная входная мощность |
+20 дБм |
| Интерфейс связи |
RS232, USB, RJ45 Управление компьютером |
| Период перекалибровки |
2 года |
| Операционная температура |
0 ̊ +40°C |
| Температура хранения |
-30°C+80°C |
| Сила |
100 ~ 240 В |
| Размеры |
235 мм В, 55 мм В, 320 мм Д |
| Вес |
30,0 кг |
