1310/1550 Nm двойной - разъем зонда аппаратуры вносимой потери длины волны

1310/1550 разъемов зонда аппаратуры вносимой потери Двойн-длины волны Nm

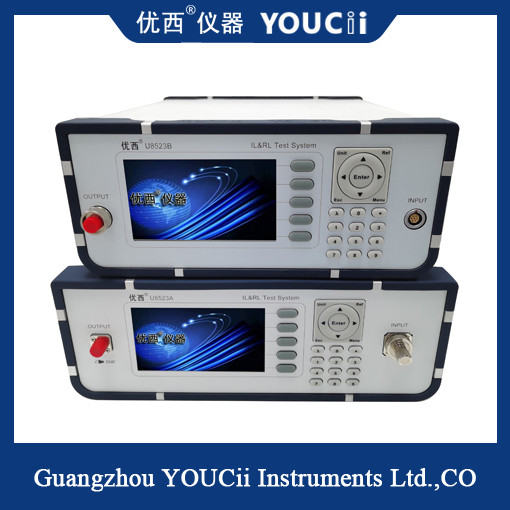

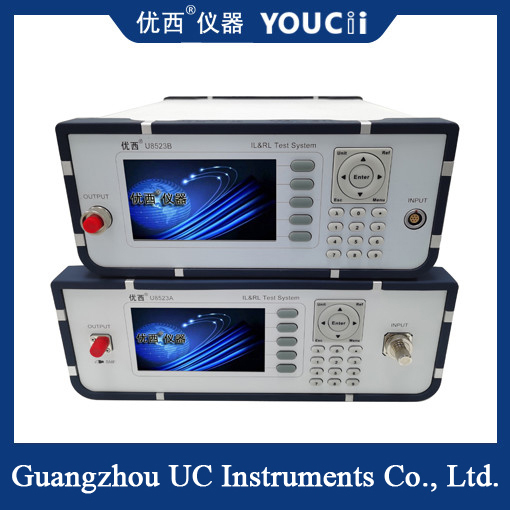

U8523A 1310/1550 рефлектор двойного источника света nm задние/метров силы рабочий стол, дисплей экрана LCD сразу, одиночный выход источника света, измеряя назад потерю, вносимую потерю и сразу измерение оптически аппаратуры силы. Соответствующее для измерения компонентов, систем и соединителей оптической связи стекловолокна и кабеля.

U8523A имеет встроенный источник света длины волны 1310nm/1550nm и встроенную доску зонда U88201 в шасси. Соединитель заднего отражения FC/APC ультра-низкий интегрирован в порте выввода, и гибридные прыгунов можно использовать для того чтобы приспособить измерения различных типов соединителя без влияния ряда измерения возвращенной потери. Когда прибор под тестом (DUT) подключен с выходным терминалом прыгуна DUT, показана возвращенная потеря прибора под тестом.

Спецификация

Что возвращенная потеря?

Когда сигнал стекловолокна входит в или выходит компонент оптического прибора (как соединитель стекловолокна), скачкообразность и рассогласование импеданса приведет в отраженный или вторить, отраженный или возвратило потери электропитания сигнала, т.е., возвратите потерю, потерю возвращения (RL). Вносимая потеря измерение приводя значения сигнала когда оптически связь сталкивается потеря, пока возвращенная потеря измерение отраженного значения потери сигнала когда оптически связь сталкивается компонентный доступ.

Формула вычисления: RL=-10 lg (P0/P1), P0 показывает отраженную оптически силу, P1 показывает силу входного сигнала оптически.

Значение возвращенной потери выражено в dB и обычно отрицательное, поэтому больше значение возвращенной потери, лучшее, с типичными спецификациями выстраивая в ряд от -15 к dB -60. Согласно индустриальным стандартам, возвращенная потеря ультра ПК отполировала соединители оптического волокна должна быть больше чем 50dB, и возвращенная потеря отполированного косого обычно больше чем 60dB. Тип ПК должен быть больше чем 40dB. Для многорежимных волокн, типичное значение RL между dB 20 и 40.
