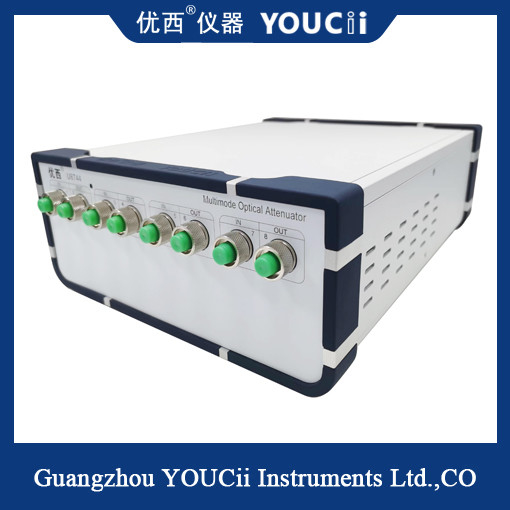

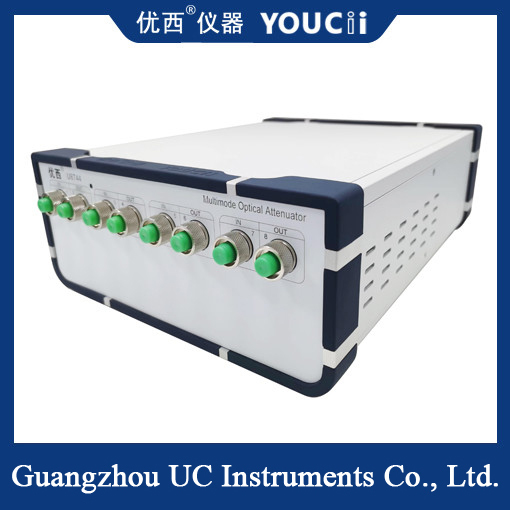

Мультимодовые оптически управляемые оптические аттенуаторы могут быть каскадированы
Испытание активного оптического модуля/оптического устройства:
В многоканальном измерении ошибок оптического модуля приемопередатчика реализуется параллельное измерение данных.
При измерении чувствительности оптического приемного модуля он обеспечивает параллельный, быстрый и точный вход оптической мощности;
Время стабильности управления оптической мощностью 200 мс значительно улучшает эффективность испытаний.
Испытание интеграции сети оптической связи:
Испытание производительности передачи сети и функций управления сетью в интеграции сетей оптической связи.
Характеристики продукта
Оптическое затухание и оптическая мощность могут быть установлены быстро и точно, а время стабильности управления оптической мощностью составляет менее 200 мс.
Многоканальный аттенуатор устанавливается одновременно, и одновременно измеряются несколько портов, что экономит много времени на измерения;
Встроенный высокоточный оптический счетчик мощности обеспечивает стабильность и точность мониторинга мощности;
Простая работа, интуитивно понятный графический пользовательский интерфейс, многоканальный просмотр данных, состояние теста на один взгляд.
Небольшие размеры, компактная структура, два 4-канальных устройства каскадно, можно идентифицировать как 8-канальное устройство для использования.
Спецификация
| Модель # |
У8744 |
| Диапазон аттенюатора |
0~35 дБ ((40 дБ Тип) |
| Калибровочная длина волны (по желанию) |
850 нм |
| Потеря вставки |
≤ 1,8 дБ Тип 1,5 дБ |
| Тип волокна |
50/125мм, 62,5/125мм |
| Тип соединителя |
Коннектор FC/UPC |
| Точность ослабления |
± 0,20 дБ (0 ~ 20 дБ), ± 0,30 дБ (20 ~ 35 дБ)
± 0,05 дБ (0 ~ 30 дБ при управлении мощностью)
|
| Повторяемость |
± 0,05 дБ |
| Среднее время работы монитора PM |
2 ~ 1000 мс |
| Время урегулирования |
200 мс |
| Скорость перехода ослабления |
0.1 ~ 35 дБ/с |
| Возвратные потери |
> 25 дБ |
| Интерфейс связи |
RS232, USB, RJ45 Управление с помощью ПК |
| Максимальная безопасная входная мощность |
+17 дБм |
| Период перекалибровки |
2 года |
| Операционная температура |
0 ̊ +40°C |
| Температура хранения |
-30°C+80°C |
| Сила |
100 ~ 240 В |
| Размеры |
245 мм В, 105 мм В, 320 мм Д |
| Вес |
5 кг |
Другие пользователи также задают следующие вопросы:
1.Что такое переменный оптический аттенуатор?
Переменный оптический аттенуатор используется для уменьшения уровня мощности оптического сигнала волокна.и защищать фотодетектор на приемнике от подавления слишком сильным сигналом.
2.Что делает аттенуатор для волокон?
Аттенуаторы используются для временного добавления калиброванного количества потери сигнала для проверки пределов уровня мощности в системе волоконно-оптической связи.Атенуаторы постоянно устанавливаются в волоконно-оптическую связь для правильного сочетания уровней оптического сигнала передатчика и приемника..
