Скорость 10G испытательной системы OLT SFP SFP+/XFP ONU модуля автоматическая или более менее

Модуль автоматическая испытательная система OLT/SFP/SFP+/XFP/ONU Скорость 10G или меньше

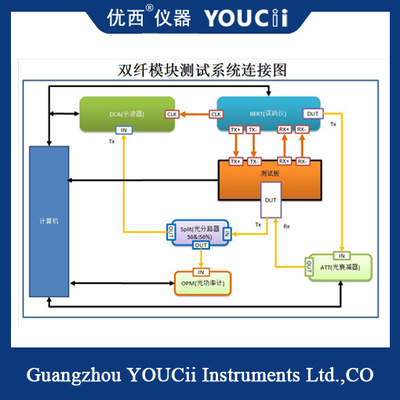

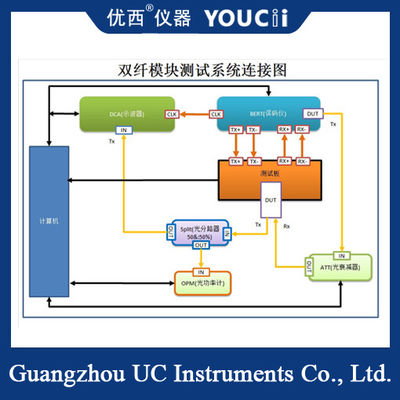

Эта тестовая система может тестировать 10G и ниже скорости (например, 10G, 2.5G, 1.5g, 622M, 155M и т. д.) обычных модулей, таких как OLT, SFP, SFP +, XFP, ONU и т. д.

Система тестирования поддерживает локальную базу данных ACCESS и удаленную базу данных SQL, все типы параметров тестирования сохраняются в базе данных, в то же время каждый тест данных также сохраняется в базе данных,и обеспечивает функцию запроса данных.

Система испытаний принадлежит к работе с одной кнопкой, оператор не нуждается в слишком большом обучении для работы программного обеспечения для автоматизированного тестирования, без профессиональных техников испытаний,может эффективно решить проблему большого тестера ликвидности, производственное обучение не может идти в ногу с проблемой.Тестирующему необходимо только выбрать канал для чтения серийного номера или ввести серийный номер, а затем нажать "Пуск испытания", чтобы завершить испытание.Программа отображает результаты испытаний каждого модуля и общие результаты испытаний, и тестер может видеть результаты.

Соотношение вымирания

Соотношение вымирания было измерено офтальмографом и осциллоскопом.

2.1.2Маска Маржина изображения глаза

Выберите фильтр для загрузки, правильный шаблон, загрузить шаблон, установить скорость ошибки бит (обычно 10-12), и ждать определенного количества форм волны (например, 500), проверить границу глаза,и использовать осциллоскоп измерения.

2.1.3 Время восхода и падения Время восхода и падения

Время восходящего края: время от момента, когда восходящий край достигает 20% от конечной амплитуды до 80% от конечной амплитуды;Время падения края: Продолжительность времени от момента, когда падение края достигает 80% от конечной амплитуды до 20% от конечной амплитуды, измеряемая с помощью осциллоскопа.

График кросс-точек глаз

Oscilloscope is used to measure the percentage relationship between the amplitude at the intersection of rising edge and falling edge and the amplitude of logical 1 level and logical 0 level in the eye map.

Пик Джиттера и средний квадрат корня Джиттера Джиттера П-П & Джиттера RMS

Пиковый джитр: пиковое значение джитра в осциллоскопе определяется как пиковое значение временного колебания поднимающихся и опускающихся краев карты глаза.Корень-средний квадратный джитр: средний квадратный корень джитра в осциллоскопе определяется как средний квадратный корень временного колебания поднимающихся и опускающихся краев карты глаза,оба измеряются с помощью осциллоскопа.

Средняя оптическая мощность

Средняя передаваемая оптическая мощность - это оптическая энергия, излучаемая модулем в единице времени, которая измеряется оптическим счетчиком мощности или осциллоскопом.

Отключить оптическую мощность

Оптическую мощность, испускаемую модулем в состоянии отключения, измеряют с помощью оптического счетчика мощности или осциллоскопа.
