приспособительное разделение CDR 4Frequency спасения часов тарифа 155M~11.3Gbps

155M~11.3 Гбит/с Адаптивная скорость восстановления тактовой частоты CDR, деление на 4 частоты

Модуль восстановления тактовой частоты U9710B (оптический/электрический) поддерживает диапазон от 155 Мбит/с до 11,3 Гбит/с, полное деление на 4 частоты для 10G и предоставляет стандартные функции восстановления тактовой частоты для одномодовых и многомодовых оптических и электрических сигналов.

При тестировании оптической диаграммы раскрытия глаз и формы сигнала с помощью осциллографа необходимо запускать его от того же источника, что и измеряемый сигнал.

Модуль CDR (восстановление тактовой частоты) в основном используется в тестовой среде, где требуется осциллограф для тестирования оптической диаграммы раскрытия глаз, но не предоставляет тактовую частоту запуска. Типичным применением является тестирование оптического сетевого оборудования или для продуктов BOB в приложениях PON, поскольку измеряемое оптическое оборудование само по себе не имеет выхода тактовой частоты с делением. Сигнал тактовой частоты необходимо восстановить для запуска осциллографа при тестировании оптической диаграммы раскрытия глаз.

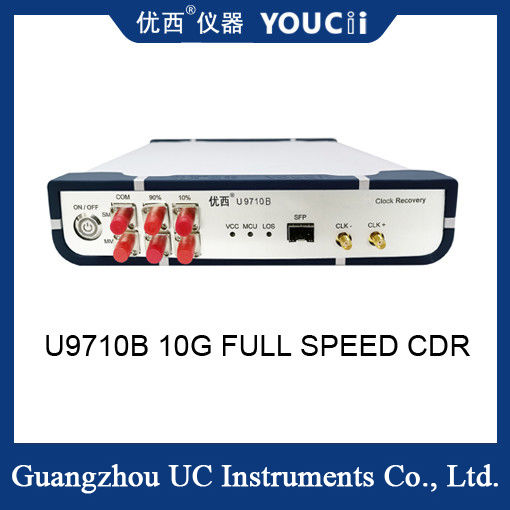

Прибор восстановления тактовой частоты U9710B - это адаптивный, высокополосный, высокоспектральный, высокопроизводительный и высококачественный прибор восстановления тактовой частоты данных. Он может извлекать и восстанавливать синхронизированную тактовую частоту и данные из сигналов данных. Поддерживает оптический вход, электрический вход и оптический вход одновременно в трех режимах.

Область применения:

Разработка и производство оптических приемопередающих модулей

Разработка и производство оптических устройств/подсистем;

Входной контроль качества материалов и производство поставщиков системного оборудования;

Установка и устранение неисправностей системного оборудования;

Основные параметры CDR:

1. Диапазон восстановления тактовой частоты: от 155 Мбит/с до 11 Гбит/с;
2. Диапазон длин волн: 800-1600 нм;
3. Диапазон оптического входа: +3 ~ -15 дБм;
4. Диапазон выходной восстановленной электрической тактовой частоты (деление на 4 частоты): от 38,75 МГц до 2,78 ГГц;
5. Амплитуда выходной тактовой частоты: AC Couple/ 800 мВпик в типичном случае;
6. Спектральное отношение (может быть выбрано пользователем): 10% (CDR) -90% (Выход);
7. Поддержка восстановления тактовой частоты одномодовых и многомодовых оптических сигналов;
8. Тип оптического интерфейса: слот SFP/SFP+ (LC/PC);
9. Тип электрического интерфейса: SMA (гнездо 3,5 мм);

Поддерживаемая скорость:

Любая скорость от 155 Мбит до 11,3 Гбит

Выход тактовой частоты 1/4
