10Gbps модуль 0.155~11.3G спасения CDR часов полного тарифа 10Gbps

10 Гбит/с, полная скорость, модуль восстановления тактовой частоты CDR 10 Гбит/с, 0,155~11,3G

При тестировании оптической диаграммы глаза и формы сигнала с помощью осциллографа необходимо запускать его от того же источника, что и измеряемый сигнал.Модуль CDR (восстановления тактовой частоты) в основном используется в тестовой среде, где требуется осциллограф для тестирования оптической диаграммы глаза, но не предусмотрен триггерный сигнал тактовой частоты. Типичным применением является тестирование оборудования оптических сетей или для продуктов BOB в приложениях PON, поскольку измеряемое оптическое оборудование само по себе не имеет выхода тактовой частоты с делением частоты.Сигнал тактовой частоты необходимо восстановить для запуска осциллографа при тестировании оптической диаграммы глаза.

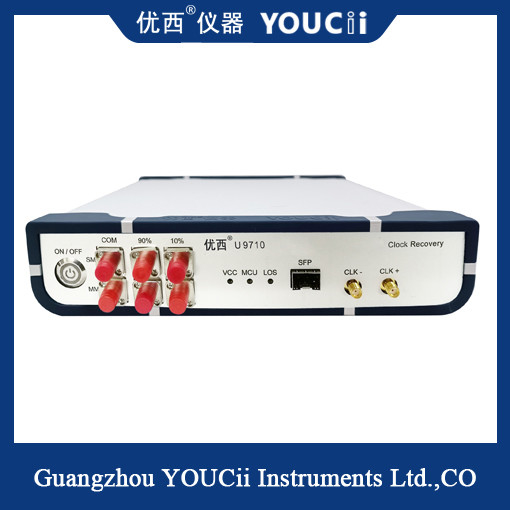

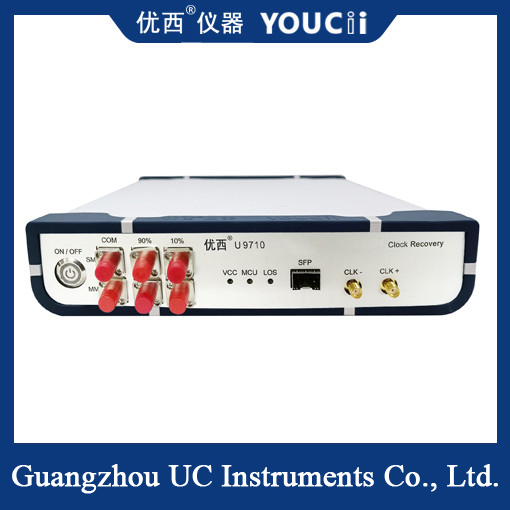

Этот CDR оснащен оптическим портом SFP, который может быть подключен к обычным SFP, SFP+, OLT SFP и другим оптическим модулям, инкапсулированным в SFP. Требуется только приемный конец оптического модуля, который отвечает за преобразование оптических сигналов в электрические, а затем прибор извлекает и выводит тактовую частоту электрических сигналов. Сигналы тактовой частоты в основном используются для запуска сигналов осциллографа.

Основные параметры CDR:

1. Диапазон восстановления тактовой частоты: от 155 Мбит/с до 11 Гбит/с;

2. Диапазон длин волн: 800-1600 нм;

3. Диапазон оптического входа: +3 ~ -15 дБм;

4. Выходная восстановленная электрическая тактовая частота (деление на 4) диапазон: от 38,75 МГц до 2,78 ГГц;

5. Амплитуда выходной тактовой частоты: AC Couple/ 800 мВ пик-пик (типовое значение);

6. Спектральное соотношение (может быть выбрано пользователем): 10% (CDR) -90% (Выход)

Технические характеристики
