Подробная информация о продукте:
|
Канал: | 1/2 | Форма: | модуль |
---|---|---|---|
Диапазон мощности: | +10 | -65dBm | Диапазон длины волны: | 850 | 1700 nm |
Период отбора проб мощности (%): | 100 us ((10KHz) | Убытки от возврата: | > dB 40 |
Тип волокна применения: | Размер стандартного ядра до 62,5 SM и MM um | ||
Выделить: | Метр силы двойного канала мини оптически,Метр силы высокой эффективности оптически |

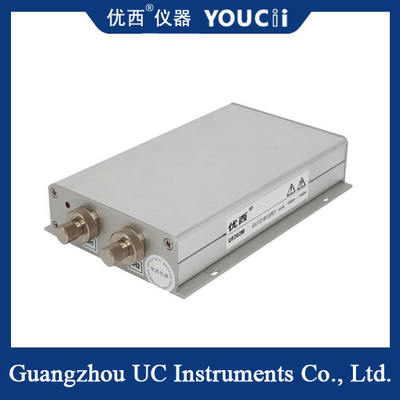

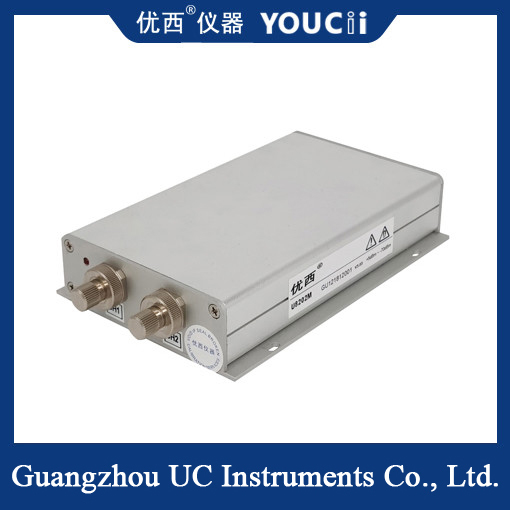

Двухканальный мини-оптический модуль счетчика мощности высокая эффективность и небольшие размеры
Применение оптического счетчика мощности источника света должно выбирать различные типы оптического счетчика мощности в соответствии с различными условиями использования:
1, с прямым измерением функции DB по потерям вставки.
2Убедитесь, что эти модели соответствуют диапазону измерений и разрешению дисплея.
3. Оценить точность калибровки и производить процедуры калибровки для удовлетворения требований оптоволоконных и соединительных устройств.
4. выбрать наилучший тип зонда и тип интерфейса
Двуканальный мини-оптический счетчик мощности U8202M имеет отличную производительность, экономичность и практичность, и широко подходит для испытаний и измерений оптических волокон.Он специально разработан для серийного производства..
Система испытаний мини-оптического счетчика мощности U8202M обладает характеристиками высокой эффективности, сверхнебольших размеров, быстрой скорости запуска и экономических преимуществ.высокая мощность, одноканальный и двуканальный оптический счетчик мощности.
Модель # | У8201M | У8202М | У8201MH | У8202MH |
Количество каналов | 1 | 2 | 1 | 2 |
Диапазон мощности | +10 ~ -65 дБм | +25 ~ -50 дБм | ||
Диапазон длины волны | 850 ~ 1700 нм | |||
Период отбора проб мощности (%) |
100 us ((10KHz) | |||
Калибровочная длина волны | 850/980/1310/1490/1550/1610 нм | |||
Тип волокна применения | Стандартные SM и MM до 62,5 мм | |||
Абсолютное Неопределенность (точность) при базовых условиях |
± 4% (1200 - 1610 нм) | |||
Относительно Неопределенность (точность) при базовых условиях |
< 0,02 дБ Типичный | |||
Линейность (мощность) | ≤ ± 0,06 дБ (1200 нм ~ 1610 нм, 0 ~ -50 дБм) | |||
Возвратные потери | > 40 дБ | |||
Интерфейс связи | RS232 | |||
Хранение данных выборки | Поддержка сбора и хранения данных в режиме онлайн в течение 2 часов и рисование кривой мощности | |||
Силовое питание | DC5V3A, Он оснащен адаптером питания 100-240 В | |||
Операционная температура | 0 °C +40 °C | |||
Температура хранения | -30 ️ +80°C | |||
Период перекалибровки | 2 года | |||
Размеры | 100 мм W, 30 мм H, 165 мм D | |||
Вес | 10,0 кг |
