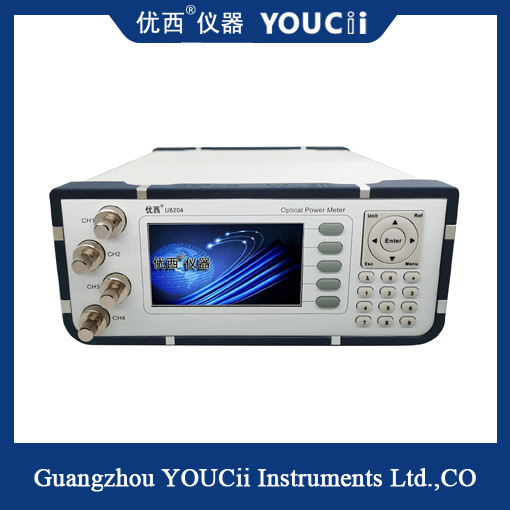

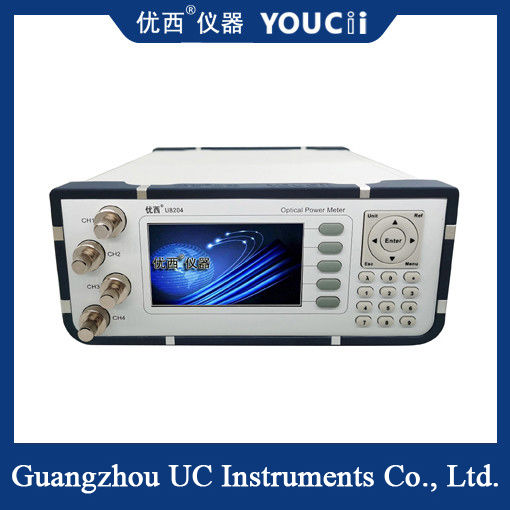

Испытательное оборудование высокой точности метра силы 4 каналов оптически оптически
джиг Обнаженн-волокна опционный для четырехканального оптически метра силы U8204, поэтому тест более удобен и быстр. Крупноразмерные экранные дисплеи LCD высоко-определения параметры измерения, и ключи панели могут сразу установить параметры, делая деятельность очень простым. Метр силы принимает новый метод сбора информации и обработки, который имеет ряд более большой силы измеряя, более быструю скорость ответа и более высокую стабильность.
Описание пользовательского интерфейса
экран 1.Display
LCD показывает оптически длину волны в реальном времени измерения, работы силы, значение значения ссылки силы, и средних времени 2 каналов.
2.key
Установка операции по контролю и параметра аппаратуры метра силы исполнена путем отжимать кнопку.
канал входного сигнала 3.Optical
Интерфейс сигнала ввода лазера, переходник может выбрать соединение стандартный переходник FC/PC или FC/APC, определенное клиентом покупая продукт.
фронт двигателя 4.Main - панель
Спецификация метра силы U8204 оптически
| модель 型 号 # |
U8204 |
| Количество каналов |
4 |
| Ряд силы |
+10 | -65dBm |
| Диапазон длины волны |
850 | 1700 nm |
| Длина волны тарировки |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 nm |
| Период забора |
100 мы (10KHz) |
| Тип волокна применения |
Размер стандартного ядра до 62,5 SM и MM um |
|
AbsoluteUncertainty (точность) на условии ссылки
|
± 4% (1200 nm | 1610 nm) |
|
Относительная неопределенность (точность) на условии ссылки
|
< 0,02 dB типичного |
| Линеарности (сила) |
dB ± 0,06 ≤ (1200 nm | 1610 nm, 0~ -50dBm) |
| Потеря возвращения |
> dB 40 |
| Температура деятельности |
0 | +40℃ |
| Температура хранения |
-30 | +80℃ |
| Период повторного калибрования |
2 лет |
| Размеры |
245 mm w, 105 mm h, 320 mm d |
| Вес |
2,0 kg |
Потребитель спросил следующие вопросы
Как вы измеряете оптически силу?
Стандарт NIST для измерений всей власти ECPR, или электрически откалибрированный pyroelectric радиометр, который измеряет оптически силу путем сравнивать нагревая силу света к известной нагревая силе резистора. Тарировка сделана на 850, 1300 и 1550 nm.
Что хорошее dBm для волокна?
Положительное dBm значит силу более большую чем 1mw и отрицательные середины более менее чем 1mw. Хороший источник лазера для однорежимной связи будет иметь выходную мощность | +3 до +6 dBm - 2-4mw - соединенное в волокно. VCSEL для мультимодных связей должно иметь силу вокруг 0dBm - 1mw.
