четырехканальная поддержка 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps BERT тестера сдержанной ошибки 10G

четырехканальные тарифы поддержки 10Gbps BERT тестера бит-ошибки 10G множественные

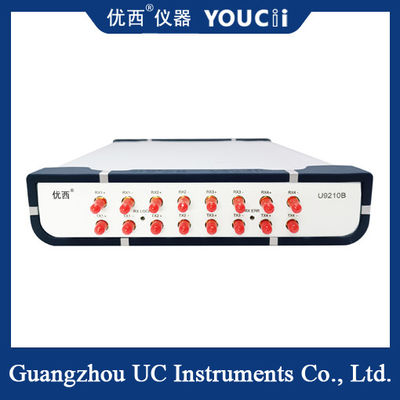

Тестер сдержанной ошибки U9210B серийный всеобщий тестер вероятности битовых ошибок конструированный для высокоскоростных компонентов цифровой связи и испытывать системы.

Серийный тестер сдержанной ошибки обеспечивает функцию типа возникновения кода и обнаружения сдержанной ошибки с самым высоким тарифом 11.3Gbps на весьма высоком стоить представлении. Анализатор обеспечивает 4 дифференциальных электрических порта (до 11.3Gbps) для испытания сдержанной ошибки.

U9210B имеет компактную текстуру и небольшой том. Поддержка для интерфейсов связи USB или локальных сетей делает интеграцию в автоматизированный выглаживатель испытательных сред.

Работая интерфейс тестера сдержанной ошибки U9210B серийного соответствующий для операционной системы Windows-XP/WIN7/WIN8/WIN10, основанный на деятельности пользователя ПК и интерфейс графического дисплея, очень удобно для рабочей Среды лаборатории или производственной линии. Следующие 3 набора использованы перекрытый с 12 каналами испытывают интерфейс:

Особенности тестера сдержанной ошибки U9210B серийные

· 9.953Gbps к генератору и блоку выделения ошибки кода 11.3Gbps

· Чувствительность входного сигнала mVpp чем 50

· Быстрая сдержанная синхронизация режима

· Интуитивные пользовательский интерфейс и операционная система Windows

· Команды дистанционного управления поддержки

Стандартный выбор кода:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Поддержка для стандартов и тарифов

9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps

Интерфейс связи/сетевого управления

Требования к электропитания
U9210B исполняет с регулировками уровня II перенапряжения. Рабочий потенциал 100 | напряжение тока AC 240V, диапазон изменения частот 48 | 66Hz, рабочий потенциал 115V, максимальное течение потребления 230mA; Когда рабочий потенциал 230V, максимальное течение потребления 120mA.
Порт USB
Интерфейс USB стандартный интерфейс 4 ядров B типа, который можно соединиться с UC9210B и ПК, и аппаратура может быть проконтролирована путем контролировать программное обеспечение.
Кабель соединения USB
Длина кабеля USB не может превысить 5 M. В противном случае, только наполнитель USB третьей стороны периферийный можно использовать. Вообще, максимальная длина расширения может достигнуть 50 M.

Вес

Меньше чем 2 kg

Принцип работы измерителя рассогласования

Оптическая связь будет силой ядра техники связи должной к своим преимуществам низкого затухания передачи, большой емкости информации и быстрого тарифа передачи, и оптически модули используются больше и больше широко. С ускорением тарифа передачи, сдержанная ошибка произойдет в высокоскоростной системе оптической связи должной к амортизации, рассеиванию и другим проблемам, поэтому очень важно измерить вероятность битовых ошибок оптически модуля точно и эффектно. Так, как делает сдержанный измеритель рассогласования работа?

Принцип испытывать ошибки

Объект испытывать ошибки вообще степенная система передачи слова, которую можно понять как канал передачи цифровой информации. Основная блок-схема структуры ошибки испытывая сформирована путем соединять генератор кода с концом входного сигнала испытанного объекта и концом выхода испытанного объекта с блоком выделения ошибки.
