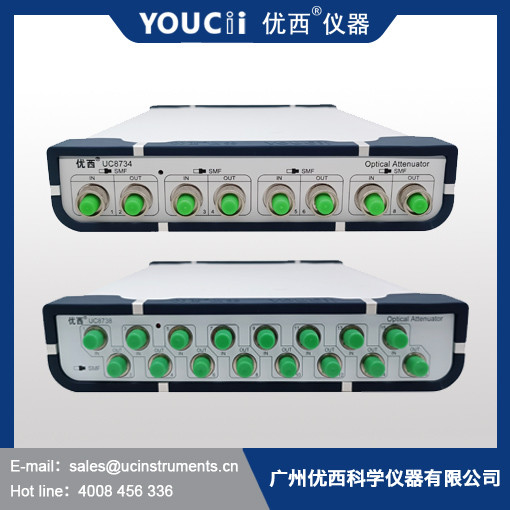

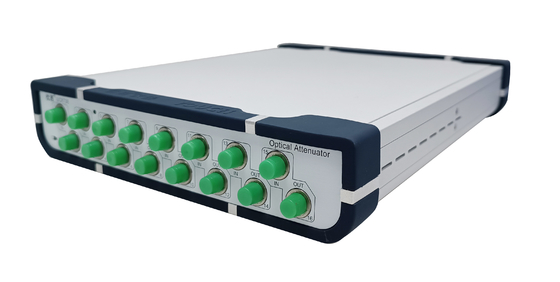

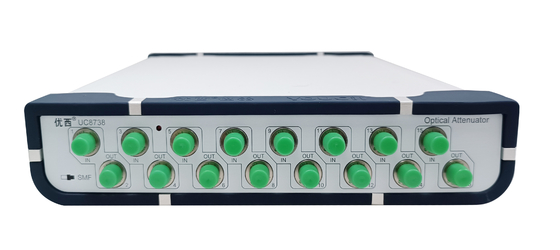

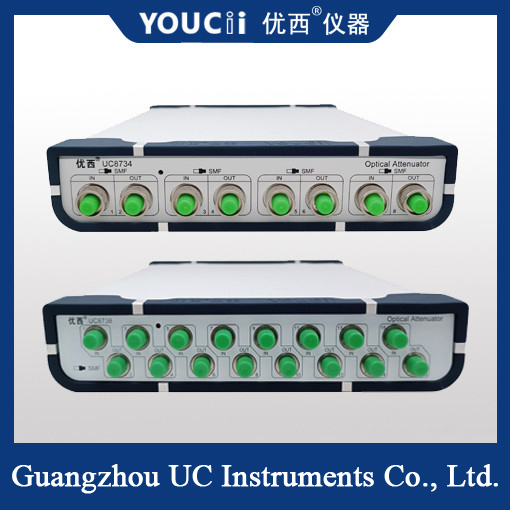

4-канальный/8-канальный переменный оптический аттенюатор для оптической связи
Следует использовать
Тестирование активных оптических модулей/оптических устройств:
При многоканальном измерении ошибок оптического приемопередатчика реализуется параллельное измерение данных. Дух в модуле приема света
При измерении чувствительности входная оптическая мощность осуществляется быстро и точно параллельно. Время стабилизации управления оптической мощностью 200 мс,
Значительно повысить эффективность тестирования.
Тестирование интеграции оптической сети связи:
Тестирование производительности передачи сети и функций управления сетью при интеграции оптической сети связи
Особенности продукта:
Оптическое затухание и выход оптической мощности можно установить быстро и точно, а время стабилизации управления оптической мощностью составляет менее 100 мс.
Многоканальный аттенюатор устанавливается одновременно, несколько портов измеряются одновременно, что экономит много времени на измерения;
Встроенный высокоточный измеритель оптической мощности обеспечивает стабильность и точность мониторинга мощности;
Простое управление, интуитивно понятный графический интерфейс пользователя, одновременный предварительный просмотр многоканальных данных, статус тестирования с первого взгляда;
Небольшой размер, компактная структура. Несколько устройств могут быть настроены для каскадного использования для расширения количества каналов.
Спецификация
| Модель # |
U8738 |
| Диапазон аттенюации |
0~40 дБ |
| Калибровочная длина волны |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 нм
|
| Вносимые потери |
≤1,5 дБ |
| Тип волокна |
9/125 мкм одномодовое |
| Тип разъема |
Разъем FC/UPC |
| Точность затухания |
≤ ± 0,1 дБ (0 ~ 25 дБ)
≤ ± 0,02 дБ (0 ~ 25 дБ с контролем мощности)
|
| Повторяемость |
≤ ±0,02 дБ |
| Время усреднения монитора PM |
1~1000 мс |
| Время установления |
100 мс |
| Скорость перехода затухания |
0,1 ~ 50 дБ/с |
| Обратные потери |
> 45 дБ |
| Максимальная безопасная входная мощность |
+20 дБм |
| Интерфейс связи |
RS232, USB, RJ45 Управление с ПК |
| Период повторной калибровки |
2 года |
| Рабочая температура |
0～ +40℃ |
| Температура хранения |
-30～+80℃ |
| Питание |
100~240 В |
| Размеры |
235 мм Ш, 55 мм В, 320 мм Г |
| Вес |
3,0 кг |
Требования к питанию переменного тока
Прибор соответствует требованиям класса перенапряжения II. Рабочее напряжение составляет 100 ~ 240 В переменного тока, диапазон частот 48-66 Гц, рабочее напряжение 115 В. При максимальном потреблении тока 230 мА; Рабочее напряжение 230 В, самое
Максимальный потребляемый ток составляет 120 мА.
Шнур питания
В соответствии с международными стандартами безопасности прибор оснащен 3-жильным шнуром питания, соответствующим национальным стандартам. Подключайте шнур питания только к розетке с защитой от заземления.
Индикатор питания
Индикатор питания загорается при включении прибора.
Описание интерфейса связи

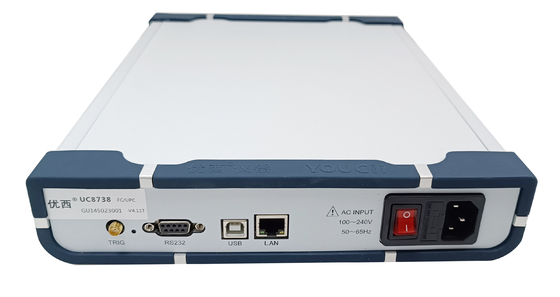

На задней панели прибора расположены два порта связи, а именно интерфейс USB и интерфейс RS232.
Индикатор питания
Индикатор питания загорается при подаче питания на прибор.
Кабель связи USB
Длина кабеля USB не может превышать 5 метров. В противном случае можно использовать только сторонний
"Удлинитель периферийных устройств USB", обычно максимальная длина удлинения может достигать 50 метров.
Последовательный порт RS232
Параметры последовательного порта прибора установлены в фиксированные значения.Параметры последовательного порта компьютера должны быть настроены в соответствии с прибором
Значение настройки параметра.
Фиксированные параметры:
Скорость передачи: 115200
Количество цифр: 8
Проверка: Нет
Стоп-цифра: 1
Интерфейс RS232
Интерфейс RS232
