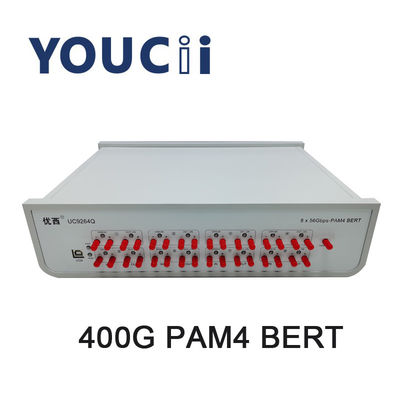

Тариф 14,0625 поддержки PAM тестера UC9264Q 400G PM4 BERT, 26,5625, 28,9 GBd.
1. Режим кодирвоания сигнала: NRZ и PAM4, которое могут автоматически переключить свободно между сигналами NRZ и PAM4.
2. выход 8 каналов одновременный, используемый для испытывать 6.144g, 10G, 40G, 100G, 200G и 400G продукты, тест кода ошибки может быть независимо или тест 8 каналов одновременный.
3. контроль кода ошибки обнаружения и времени кода ошибки поддержки непрерывный, функция оборудования FEC поддержки KP4/KR4.
4. Тариф поддержки NRZ: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.
5. Тариф поддержки PAM: 14,0625, 26,5625, 28,9 GBd.
6. NRZ поддерживает PRBS7, 9, 10, 11, 15, 23, PRBS31, определяемое пользователем.
Тип кода поддержки PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, определяемое пользователем.
8. тактовая частота дефолта разделение 4 частот, поддерживает квартал, 1/8, 1/16, 1/32, 1, 64, 1/частота чем 128 пунктов.
9. Режим связи: СПРЯТАННЫЙ USB. Отсутствие привода, сообщения с оборудованием через программное обеспечение ПК ПК, установленного метра кода ошибки и тарифа кода ошибки теста.
Спецификация
| Нет. |
Параметр |
Минута |
Тип |
Макс |
Блок |
| 1 |
Режим зашифрования сигнала |
NRZ/PAM4 |
|
| 2 |
Тариф данных |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28,05 |
Gbps |
| 3 |
Картина |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, ПОТРЕБИТЕЛЬ PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Подъем и времена падения (20% до 80%) |
|
14 |
35 |
pS |
| 5 |
Реверсирование картины |
Сигнал на приемном конце автоматически обращен |
|
| 6 |
(Одно-законченная) амплитуда выхода сигнала |
200 |
800 |
1000 |
mV |
| 7 |
дрожание вывода данных 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Интерфейс ввода данных и выхода |
Дифференциальный, соединение AC, импеданс 50 омов, женщина 2.92mm SMA |
|
| 9 |
Отсчитывать |
0,2 |
6,64 |
13,28 |
GHz |
| 10 |
(Одно-законченная) чувствительность сигнала ввода данных |
|
50 |
|
mVpp |
| 11 |
Пункт пересечения NRZ диаграммы глаза вывода данных |
49 |
50 |
52 |
% |
| 12 |
Высота глаза PAM4 (высота каждого глаза) |
80 |
110 |
200 |
mV |
| 13 |
Линеарности диаграммы глаза PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Рабочая температура |
10 |
25 |
50 |
°C |
