800G PM4 BERT тестер Выходные данные глазковая диаграмма точка пересечения NRZ

пункт пересечения NRZ диаграммы глаза вывода данных тестера 800G PM4 BERT

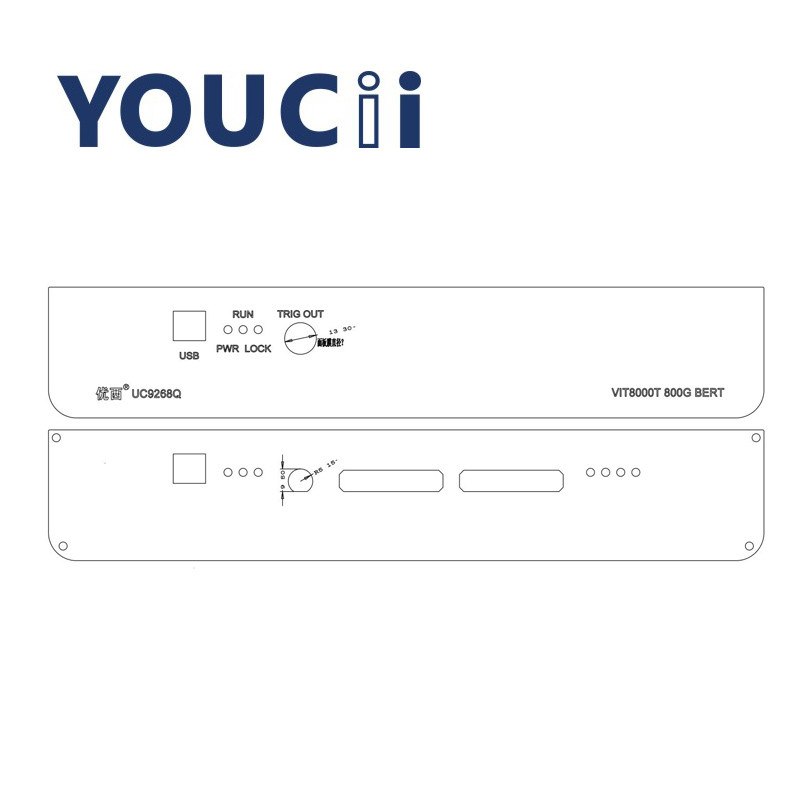

Тестер U9268Q 800G PM4 BERT

1. Режим кодирвоания сигнала: NRZ и PAM4, которое могут автоматически переключить свободно между сигналами NRZ и PAM4.

2. выход 8 каналов одновременный, используемый для испытывать 6.144g, 10G, 40G, 100G, 200G и 400G продукты, тест кода ошибки может быть независимо или тест 8 каналов одновременный.

3. контроль кода ошибки обнаружения и времени кода ошибки поддержки непрерывный, функция оборудования FEC поддержки KP4/KR4.

4. Тариф поддержки NRZ: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.

5. PAM поддерживает 14,0625, 26,5625, 28,9 GBd.

6, тип кода поддержки NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, определяемое пользователем.

7, типы кода поддержки PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, определяемое пользователем.

8, тактовая частота дефолта разделение 4 частот, поддерживают квартал, 1/8, 1/16, 1/32, 1, 64, 1/частота чем 128 пунктов.

9. Режим связи: СПРЯТАННЫЙ USB. Никакой водитель необходим. Программное обеспечение компьютера ПК верхнее связывает с прибором для того чтобы настроить сдержанный измеритель рассогласования и испытать вероятность битовых ошибок.
