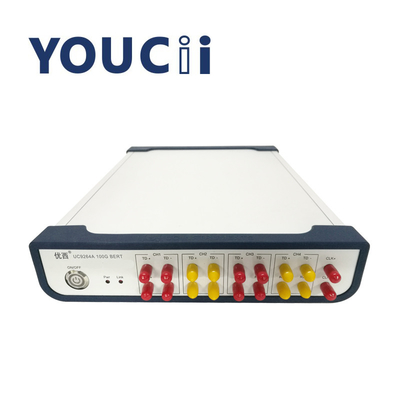

Тестер BERT Бит-ошибки 100G/400G с высоким стоить представлением
Обзор
UC9264A тестер сдержанной ошибки продукта 100G. Его можно использовать в развитии и испытывать продукции оптических приборов, высокоскоростных кабелей, оптически модулей и систем коммуникаций. Поддерживает множественные тарифы выстраивая в ряд от 9.953Gbps к 14.5Gbps и 25-29Gbps.
Применение
применяется ко всем видам светлого модуля (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) и подсистемы ошибки испытывая
соответствующее для всех видов активного, пассивного кабеля, активного теста ber волокна
действует как источник для 10G, платформа сигнала теста 100G
Особенности
поддерживает тарифы выстраивая в ряд от 9.953Gbps к 14.5Gbps, и 25 к 29Gbps
интегрирует 4 programmable генератора кода и четырехразрядных блоки выделения ошибки.
модуль часов внутренний интегрированный;
Сдержал блок спасения часов блока выделения ошибки интегрированный;
Спецификации
| Модель |
МИНУТА |
модель |
максимальный |
блок |
примечание |
| Общие параметры |
| напряжение тока электропитания |
100 |
220 |
240 |
V |
Переменный ток (ac), 50-60HZ |
| Расход энергии |
20 |
W |
|
| Работая температура |
0 |
|
55 |
℃ |
|
| РАЗМЕР |
235 x 55 x 320 |
mm |
|
| Сдержал блок выделения ошибки (ED) |
| Ряд уровня входного сигнала |
100 |
— |
1200 |
mVppd |
Дифференциальный входной сигнал, соединение AC |
| Ряд тарифа входного сигнала |
9,953 |
— |
29 |
Gbps |
|
| |
100 |
ом |
разница |
| Тип соединителя |
SMA |
|
разница, переднее - панель |
| Поддержанные типы кода |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, до 20 bits/Ch, определяемых пользователем |
тариф 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
тариф 25~29Gbps |
| Programmable генератор кода (PPG) |
| Ряд уровня выхода |
200 |
— |
1100 |
mVppd |
Дифференциальное, чередуя соединение |
| Ряд тарифа выхода |
9,953 |
— |
29 |
Gbps |
9.953~14.5/25~29Gbps |
| Импеданс выхода |
100 |
Ом |
Дифференциал |
Требования к электропитания Ac
Аппаратура исполняет с регулировками класса II перенапряжения. Рабочий потенциал напряжение тока AC 100 ~240V, диапазон изменения частот 48-66Hz, рабочий потенциал 115V когда, максимальное течение потребления 230mA; Рабочий потенциал 230V, больше всего
Максимальное течение потребления 120mA.
Шнур питания
Согласно международным нормам бесопасности, аппаратура оборудована со шнуром питания 3 ядров который соотвествует национальным стандартам. Только соедините штепсельную вилку шнура питания в выход силы с земной защитой.
Индикатор силы
Индикаторные лампы силы вверх по когда аппаратура будет приведена в действие дальше.
Описание интерфейса связи
2 порта связи на задней панели аппаратуры, а именно интерфейса USB и интерфейса RS232.
Интерфейс USB
Интерфейс USB стандартный интерфейс 4 ядров B типа, который можно соединиться с аппаратурой и ПК, и аппаратура может быть проконтролирована путем контролировать программное обеспечение.
