настольный оптически переключатель 1x4

Направления для пользы

1. Описание структуры

1,1 фронт - описание панели

Фронт - панель

(1) дисплей LCD: адрес дисплейного устройства, настоящий канал и родственная информация.
(2),▲ - вверх по ключу; ▼ -- вниз с ключа; Войдите в -- Подтвердите ключ; Esc -- Кнопка выключения прибора.
(3) индикатор силы Power1, Power2: показывает работая электропитание.

1,2 описание задней панели

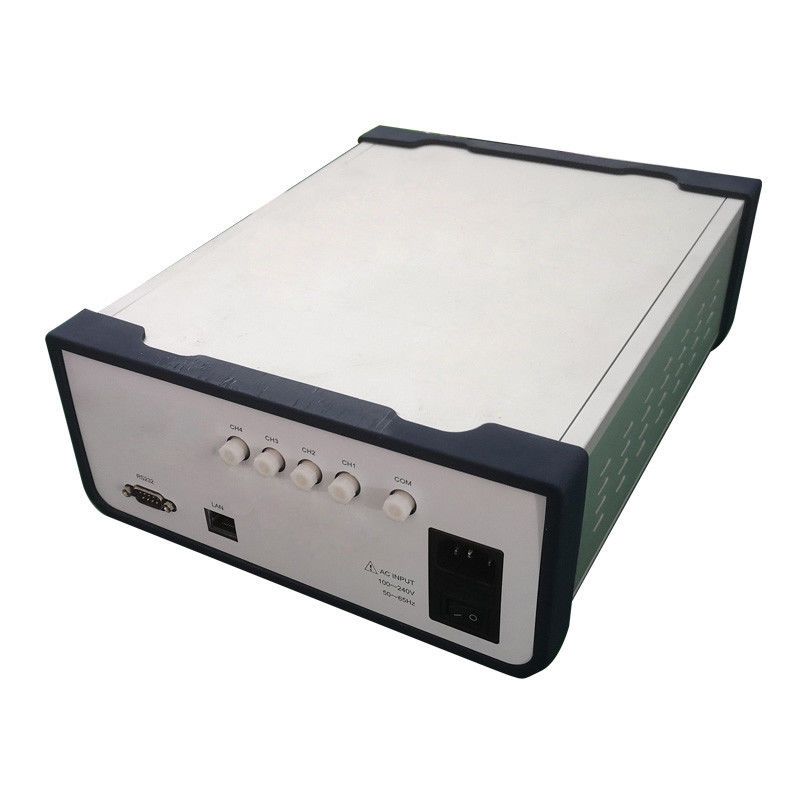

Задняя панель

(1) интерфейс локальных сетей RJ45, серийный порт RS-232: интерфейс связи для данных по контроля прибора.
(2) интерфейс мощьности импульса: интерфейс входного сигнала электропитания AC для оборудования.
Описание оптически портов: Порты I/O на панели прибора общественные порты. Канала 1, 2, 3, и 4 соответственно.

2. Описание соединения прибора

2,1 внутреннее оптически описание пути

Схематическая диаграмма внутреннего оптически пути оптически переключателя 1 x 4

2,2 описание соединения интерфейса связи

(1) интерфейс RS-232
Соединяя прибор с компьютером, используйте кабель кроссовера серийной гавани DB9 с отверстиями на обоих концах. То есть, пересечены штырь #2 и штырь #3 на обоих концах, штырь #5 на обоих концах соединен, и не соединен остаток штырей.
(2) интерфейс локальных сетей RJ45
Соединяя прибор с компьютером через переключатель, используйте a прям-через кабель (связывая проволокой последовательность на обоих концах 1 оранжевое и белое, 2 апельсин, 3 зеленые и белые, 4 синь, 5 голубое и белое, 6 зеленые, 7 коричневые и белые, 8 коричневые). Когда прибор сразу подключен с компьютером, поперечные провода должны быть использованы (один конец является следующим: 1 апельсин-белое, 2 апельсин, 3 зелен-белое, 4 синь, 5 сине-белое, 6 зеленое, 7 коричнев-белое, 8 коричневое; Другой конец является следующим: 1 - зеленое белое, 2 - зеленое, 3 - оранжевое белое, 4 - синь, 5 - голубое белое, 6 - апельсин, 7 - коричневое белое, 8 - коричневые).

3. Инструкции деятельности панели

(1)   Замок клавиатуры: Интерфейс связи прибора канала отправляет соответствуя команды установить позволены ли ключи на панели использовать. См. «описание комуникационного протокола» для деталей. Когда ключ панели запирается, соответствуя параметры не могут быть набором через панель.
(2)   Устанавливать позволяет ли начальный интерфейс переключению канала.

■Процедура для позволять переключению каналов на начальном интерфейсе: пресса ① входит во для того чтобы вписать меню когда вы отжимаете кнопку для того чтобы позволить ему быть использованным. Пресса «▲» или «▼» ② ключевое выбрать «1. установки замка канала»; Пресса ③ «входит в» для входа. Пресса «▲» или «▼» ④ ключевое выбрать «для того чтобы позволить переключателю»; Пресса ⑤ «входит в» для того чтобы подтвердить завершение. ⑥ во время всего процесса, Esc прессы, который нужно возвратить в предыдущий шаг.

   ■Процедура для запирать переключение каналов на начальном интерфейсе: (1) пресса входит во для того чтобы вписать меню когда вы позволяете ему быть использованным. Пресса «▲» или «▼» ② ключевое выбрать «1. установки замка канала»; Пресса ③ «входит в» для входа. Пресса «▲» или «▼» ④ ключевое выбрать «переключатель замка»; Пресса ⑤ «входит в» для того чтобы подтвердить завершение. ⑥ во время всего процесса, Esc прессы, который нужно возвратить в предыдущий шаг.

(3) переключение канала

(5) установило время автоматического просмотра и автоматического просмотра начала

■Пресса ① ключевое для того чтобы вписать меню. Пресса «▲» или «▼» ② ключевое выбрать «4. автоматических установки развертки»; Пресса ③ «входит в» для входа. ④ отжимает ключевое «▲» или «▼» для того чтобы выбрать «час» интервала развертки; ⑤ отжимает «вписывает» ключ для того чтобы подтвердить; Пресса «▲» или «▼» ⑥ ключевое выбрать «минуты»; ⑦ отжимает «вписывает» ключ для того чтобы определить; Пресса «▲» или «▼» ⑧ ключевое выбрать «во-вторых»; Пресса ⑨ входит в. Если время нет нул, то автоматическая развертка начата. ⑩ во время всего процесса, Esc прессы, который нужно возвратить в предыдущий шаг.

■Во время автоматического просмотра, 3 пути остановить просмотреть на панели: (1) когда начальный интерфейс позволяет переключателю каналов, прессе «▲» или «▼» переключить каналы для того чтобы остановить просмотреть; Каналы переключателя ② под «выбор 2. каналов необходимый», который нужно остановить просмотреть. ③ в меню «4. автоматических установки развертки» установило просматривая промежуток времени до «00 часов, 00 минут, 00 секунд» для того чтобы остановить просмотреть.

(6) установка адреса прибора, могущие понадобиться для того чтобы контролировать множественные приборы с различными адресами в случае плотных ресурсов серийной гавани.

■Пресса ① ключевое для того чтобы вписать меню. Пресса «▲» или «▼» ② ключевое выбрать «установку 5. адресов»; Пресса ③ «входит в» для входа. Пресса «▲» или «▼» ④ ключевое выбрать «новый адрес»; Пресса ⑤ «входит в» для того чтобы подтвердить завершение. ⑥ во время всего процесса, Esc прессы, который нужно возвратить в предыдущий шаг.

(7) установка скорости передачи информации в бодах серийной гавани может встретить установки различных скоростей передачи информации в бодах. Скорость передачи информации в бодах может быть установила следующим образом: 1200, 2400, 4800, 9600, 19200, 57600, 115200, обычно устанавливало как 19200. (Примечание: Установки скорости передачи информации в бодах принимают влияние только после рестарта.)

■Пресса ① ключевое для того чтобы вписать меню. Пресса «▲» или «▼» ② ключевое выбрать «скорость передачи информации в бодах 6. устанавливая»; Пресса ③ «входит в» для входа. Пресса «▲» или «▼» ④ ключевое выбрать «скорость передачи информации в бодах»; Пресса ⑤ «входит в» для того чтобы подтвердить завершение. ⑥ во время всего процесса, Esc прессы, который нужно возвратить в предыдущий шаг.

(8) LCD освещает устанавливать контржурным светом задержки

■Пресса ① ключевое для того чтобы вписать меню. Пресса «▲» или «▼» ② для того чтобы выбрать «7. LCD освещает контржурным светом»; Пресса ③ «входит в» для входа. ④ отжимает ключевое «▲» или «▼» для того чтобы выбрать время задержки; ⑤ отжимает «вписывает» ключ для того чтобы подтвердить; ⑥ во время всего процесса, Esc прессы, который нужно возвратить в предыдущий шаг.

(9) подсказка сообщения об ошибках

■Ошибка 1 -- показывает переполнение данных.
■Ошибка 2 - показывает что модуль оптически переключателя работает неправильно.

.4. Описание верхнего контроля компьютера

   Прибор может получить сигналы управления от компьютера через интерфейс RS-232 (или RS-485) на фронте - панели для того чтобы осуществить автоматические измерение или контроль в реальном времени (используя систему мониторинга серийной гавани или программное обеспечение серийной гавани), или дистанционный контроль через порт сети стандарта Ethernet.

4.1. Инструкция управлением программы
(1) эта аппаратура может только исполнить одну инструкцию одновременно. Обычно ожидание до тех пор пока программа не будет возвращать соответствуя значение перед входом следующей инструкции.
(2) пожалуйста использует прописные буквы.
(3) входной сигнал острый кронштейн «& LT; » в фактической деятельности. Как раскрывая характер, скобки «>» как терминатор.
