Точность контролируемая программой настольная оптически амортизатора вносимой потери 1.8dB 0.1dB

 Вносимая потеря контролируемая программой оптически амортизатора 1.8dB Accuracy0.1dB

Источник лазера UC8130 Multichannel DFB

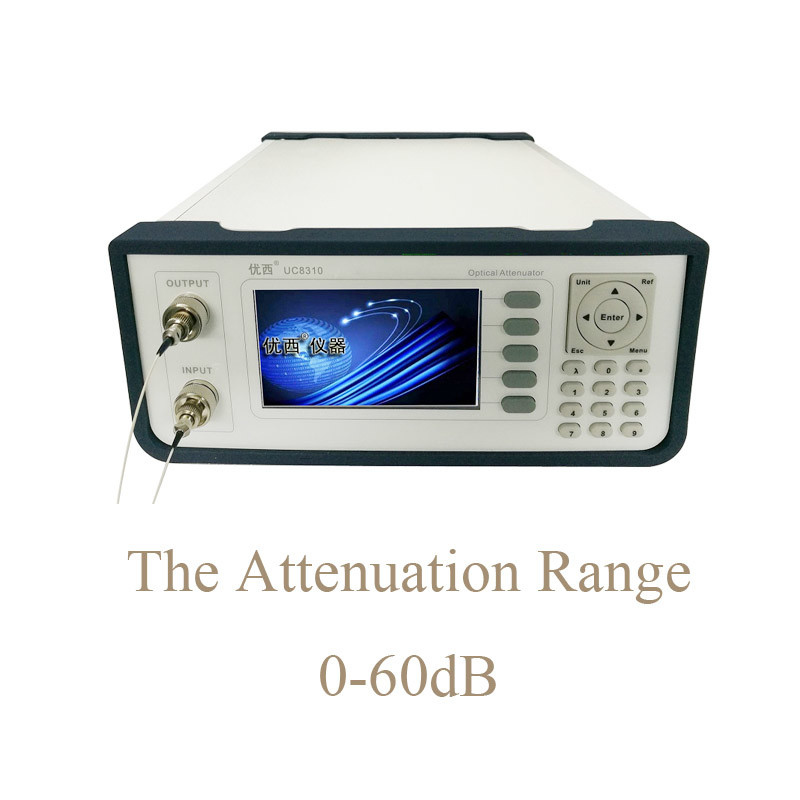

   Настольный оптически амортизатор UC8310/UC8320 высокая точность, аппаратура амортизации силы широкого диапазона оптически. Новый метод сбора информации и обработки принят, который имеет более большое SNR и более быструю скорость ответа, и может достигнуть большой и непрерывный настраиваемый динамический ряд амортизации dB 0-60.
Настольный оптически амортизатор UC8310/UC8320 главным образом использован для канала балансируя, балансировать силы, наклона увеличения и регулировки силы в системе DWDM, так же, как оптически измерения и применения компонентов AWG & PLC, оптически усилителей и других общих стекловолокон.

Примите UC8310 в качестве примера:

Описание пользовательского интерфейса

Вид спереди хозяина

   Оптически порты выввода и оптически порты входного сигнала порты FC/PC. Примите UC8310 в качестве примера:

Требования к электропитания

   Амортизатор benchtop UC8310/UC8320 оптически исполняет с регулировками класса II перенапряжения. Рабочий потенциал 100 | напряжение тока AC 240V, диапазон изменения частот 48 | 66Hz, рабочий потенциал 115V, максимальное течение потребления 230mA; Когда рабочий потенциал 230V, максимальное течение потребления 120mA.

Требования к силового кабеля

   Согласно международным нормам бесопасности, аппаратура оборудована со шнуром питания 3 ядров который соотвествует национальным стандартам. Соедините силовой кабель только с электророзеткой с земной защитой.

Интерфейс связи

Порт USB

   Интерфейс USB стандартный интерфейс 4 ядров B типа, который можно соединиться с UC8310/UC8320 и ПК, и аппаратура может быть проконтролирована путем контролировать программное обеспечение.

Кабель соединения USB

   Длина кабеля USB не может превысить 5 M. В противном случае, только наполнитель USB третьей стороны периферийный можно использовать. Вообще, максимальная длина расширения может достигнуть 50 M.

Серийный порт RS232

   Параметры серийной гавани аппаратуры набор к фиксированному значению. Установки параметра серийной гавани компьютера должны соответствовать установкам параметра аппаратуры.

Определение штыря интерфейса RS232

RS232 соединено с кабелем

Определение штыря соединителя кабеля соединения RS232:

Примечание: Для связи серийной гавани, модем пользы нулевой для того чтобы соединить кабель.
